Комплектация ИТП — теплообменники, насосы, автоматика, арматура

Комплектация ИТП — это набор оборудования внутри теплового пункта: пластинчатые теплообменники, циркуляционные насосы, регулирующие клапаны, контроллер автоматики, теплосчётчик, арматура и КИП. Состав ИТП зависит от типа объекта (жилой дом, офис, промышленность) и схемы присоединения. В этой статье разбираем каждый узел с конкретными моделями: какие бренды и модели применяются в типовых ИТП на 100-1500 кВт, как считать запас, что входит в смету «под ключ».

Главный узел — пластинчатый теплообменник

Пластинчатый теплообменник — сердце ИТП. Передаёт тепло от сетевой воды к воде здания, разделяя контуры. В типовом ИТП ставится два теплообменника: для отопления и для ГВС. Для крупных объектов — три (плюс вентиляция).

Главные параметры подбора:

• Тепловая нагрузка, кВт — главный критерий. Для отопления 100-1500 кВт, для ГВС 50-500 кВт в типовых ИТП.
• Температурный график — 110/70, 130/70 (первичный); 80/60, 90/70 (вторичный).
• Материал пластин — AISI 304 (типовой), AISI 316 (для жёсткой воды и агрессивных сред), титан (морская вода).
• Материал уплотнений — EPDM (универсальный, до 150 °С), NBR (до 110 °С, дешевле), VITON/FKM (до 180 °С, для специфики).
• Толщина пластин — 0,4-0,6 мм для типовых ИТП, 0,6-0,8 мм для жёстких условий и высокого давления.

Типовые модели для ИТП:

• РИДАН НН-14 — до 600 кВт, площадь до 30 м². Российская сборка, гарантия 5 лет. Цена на 30-40% ниже импортных. Подробнее — каталог РИДАН НН.
• РИДАН НН-19 — до 1200 кВт, площадь до 60 м². Для крупных МКД и коммерции.
• Alfa Laval M6-FG / M10-BFG — импорт, до 1000 кВт. Каталог Alfa Laval.
• КС 14/КС 19 — российский Курганхиммаш, бюджетный сегмент. Каталог КС.
• Funke FP05/FP10/FP14 — немецкий премиум.
• ЭТРА ТТЕ — российский, прямой аналог Alfa Laval.
• Машимпэкс — производство пластин и аппаратов в России, средний сегмент.
• Sondex S14/S19 — датский премиум, в РФ через дилеров.
• ТИЖ — Таганрогский завод, бюджет.

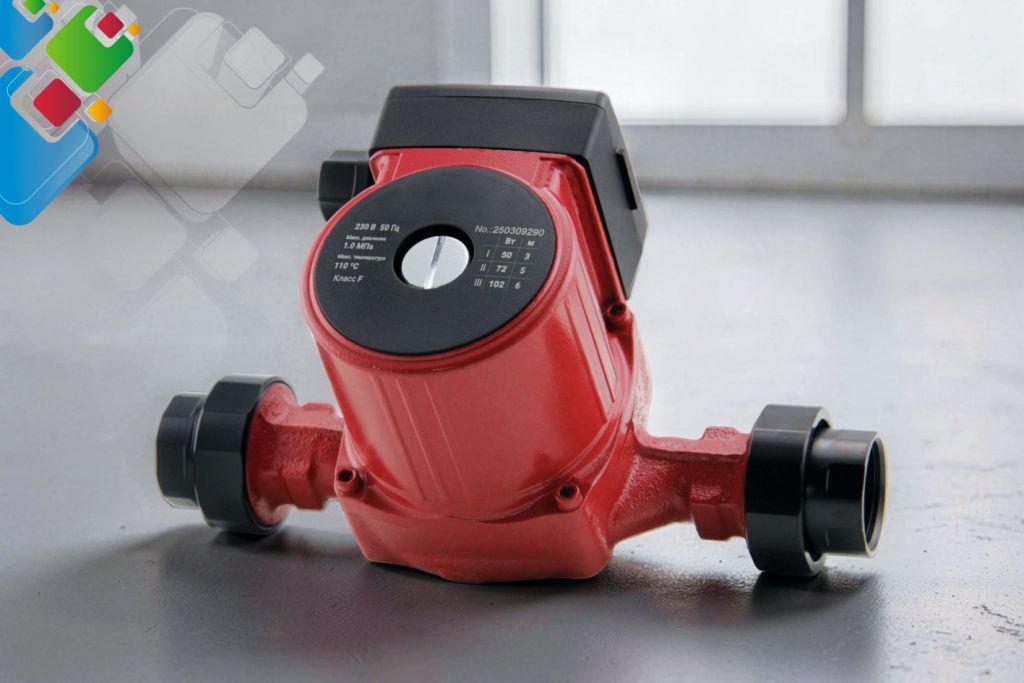

Циркуляционные насосы

Циркуляционные насосы прокачивают теплоноситель по вторичному контуру (отопление дома) и по контуру ГВС-циркуляции. Обычно ставятся парами (рабочий + резервный) с автопереключением.

Для контура отопления:

• Wilo Stratos 30/40/50/65 — серия энергоэффективных насосов с мокрым ротором, КПД до 80%, частотный преобразователь встроен. Расход 5-50 м³/ч.
• Grundfos Magna3 — топовый импорт с FLOWLIMIT и AUTOADAPT. Расход 5-80 м³/ч.
• ЭТРА Эко — российский аналог Wilo Stratos. Гарантия 3 года, цена ниже на 25-35%.
• DAB Evosta / Wilo Yonos — бюджетный сегмент для небольших домов (до 100 кВт).

Для ГВС-циркуляции:

• Wilo Star RS 25/40 — типовой для жилых МКД до 300 квартир.
• Grundfos UPS 32-30 — аналог Wilo Star, импорт.
• Wilo Stratos PICO 25/1-6 — энергоэффективная альтернатива.

Каталог насосов — циркуляционные насосы для ИТП.

Регулирующие клапаны и приводы

Регулирующий клапан с электроприводом дросселирует расход сетевой воды через первичный контур теплообменника. Управляется контроллером по уличной температуре.

• Danfoss VB2 — типовой 2-ходовой клапан для ИТП. DN15-DN100. Привод AME 35/55. Цена средняя, надёжность высокая.
• Danfoss VFG/VFGS — 3-ходовой для смесительных схем.
• ESBE 3F / VRG131 — шведский аналог Danfoss, бюджет.
• Belimo R2-S — швейцарский, премиум для коммерции.
• ЭТРА Регада РК — российский аналог Danfoss VB2, импортозамещение.
• Регулятор давления Danfoss AVPL/AFP — для стабилизации перепада на ИТП. Часто требуется по техусловиям теплосети.

Контроллер автоматики

Контроллер реализует погодозависимое регулирование, защиту от заморозки, аварийные алгоритмы, диспетчеризацию.

• Danfoss ECL Comfort 210/310 — стандарт для ИТП. ECL 210 для одного контура отопления, ECL 310 для двух (отопление + ГВС). Карты ECL приобретаются под конкретную схему.
• ОВЕН ТРМ232/ТРМ151 — российские контроллеры с поддержкой Modbus, CANopen. ТРМ232 — простой для одного контура, ТРМ151 — программируемый для сложных схем.
• Siemens RVD140/RVD250 — швейцарский премиум для коммерции и крупных МКД.
• Carel μPC — итальянский, для специальных схем.
• Tac Xenta/Schneider Andover — для больших объектов с диспетчеризацией.

Для АИТП с расширенными функциями (диспетчеризация, погружные датчики, многоступенчатое регулирование) — Danfoss ECL 310 или ОВЕН ТРМ151. Подробнее на странице АИТП.

Узел учёта тепла

Теплосчётчик — обязательный узел ИТП по ФЗ № 261. Без него ИТП не примет теплоснабжающая организация.

• Карат-Компакт 201/2-205 — российский, для жилых ИТП. Расход 0,6-300 м³/ч. Поверка раз в 4 года.
• ВКТ-7/ВКТ-9 — теплосчётчик-вычислитель ТВТ, в комплекте с расходомерами и термопарами. Российская классика.
• Logica SPT 943.1/SPT 943.2 — для крупных ИТП и АИТП с диспетчеризацией.
• Kamstrup Multical 402/602 — датский премиум, для коммерции.
• Sensus PolluStat — немецкий, точность 0,2%.

Поверка теплосчётчика и преобразователей — раз в 4 года. Стоимость поверки 15-35 тыс. руб. в зависимости от модели.

Арматура, КИП и расходники

Помимо основных узлов в ИТП ставится:

• Задвижки и шаровые краны — для отсечения участков при ремонте. Бренды: Danfoss, Genebre, БРОНЯ. Диаметры DN15-DN200.
• Обратные клапаны — на нагнетании насосов. Предотвращают обратный ток.
• Грязевики — на вводе сетевой воды и перед каждым теплообменником. ФМФ Адл, Tecofi, ОВЕН.
• Фильтры сетчатые — после грязевика, тонкая очистка (Y-фильтры или магнитные).
• Манометры — на всех ключевых точках (вход сети, перед/после теплообменников, на нагнетании насосов). Типовые: МП-3У, Wika.
• Термометры — биметаллические или электронные на всех важных трубопроводах.
• Предохранительные клапаны — защита от превышения давления. Прайер, ESBE, ФМФ.
• Расширительные баки — Reflex NG/N, Flamco Flexcon, Wester. Объём 100-500 л для ИТП.
• Балансировочные клапаны — TA STAD, Danfoss MSV-F2. Для настройки расхода по контурам.
• Уплотнения и ЗИП — пластины и уплотнения для теплообменников.

Бюджетная смета — что сколько стоит

Ориентировочная разбивка стоимости ИТП 300 кВт «под ключ» (жилой МКД 100 квартир) на 2026 год:

FAQ — комплектация ИТП

Полная комплектация ИТП — заказ

Компания teploobmennic.ru — комплексный поставщик оборудования для ИТП. Прямые контракты: РИДАН, ЭТРА, КС, ТИЖ, Машимпэкс, Alfa Laval (через дилерскую сеть). Каталог: пластинчатые теплообменники, насосы, ЗИП. Расчёт комплектации под ваш ИТП — 30-60 минут, спецификация и счёт в этот же день. Также: типы тепловых пунктов.
