Оборудование для промывки теплообменников

Оборудование для промывки теплообменников — это специализированные аппараты, которые прокачивают химический реагент по загрязнённому каналу аппарата под давлением и температурой, растворяя накипь, биообрастание и продукты коррозии без разборки. На рынке три ключевых класса оборудования: переносные бустеры (промывочные насосы со встроенным баком на 10–50 литров) для разборных и паяных ПТО малой и средней мощности; стационарные CIP-станции для предприятий, где промывка идёт по графику и в составе АСУ; и мощные профессиональные комплексы для котельных, кожухотрубных аппаратов и магистральных сетей. В этом обзоре разбираем, чем отличаются бустеры от станций, как подобрать производительность под объём системы, что входит в стандартный комплект, какие реагенты совместимы с резиновыми уплотнениями, и в каких случаях покупка оборудования выгоднее аренды или заказа услуги «под ключ».

Зачем нужна промывка и какое оборудование её делает

В рабочем теплообменнике на стенках каналов и в межпластинном зазоре постепенно нарастают отложения. По природе они делятся на три большие группы: карбонатная накипь (соли жёсткости из сетевой воды, типичная для контуров отопления и ГВС); железистые отложения и продукты коррозии — рыхлые наросты оксидов железа и шлама из «грязной» подпитки; биообрастание — слизистая плёнка с микроорганизмами, характерная для систем с открытым водозабором и низкой температурой. Уже миллиметровый слой накипи снижает коэффициент теплопередачи на 15–25 %, удваивает перепад давления и заставляет котёл «жечь газ впустую», поддерживая тот же теплосъём.

Механически счистить такие отложения внутри пластинчатого пакета невозможно: щели между пластинами — 2–4 мм, и любой скребок повредит штамповку. Поэтому используется химическая безразборная промывка: реагент закачивают в каналы и циркулируют через аппарат, пока он растворяет загрязнение. Чтобы прокачать раствор с нужным расходом и температурой и при этом нейтрализовать его перед сливом, и нужно специализированное оборудование. Подробно сам процесс мы разбирали в материале о промывке теплообменников и в обзоре промывки пластинчатого теплообменника — здесь же сосредоточимся на аппаратной части.

Что должно делать оборудование промывки

• Прокачивать раствор реагента в обратном направлении к рабочему потоку с расходом, который вымывает шлам, а не «утрамбовывает» его в каналы
• Подогревать раствор до 50–70 °C — холодная кислота работает в разы медленнее тёплой
• Иметь бак из коррозионно-стойкого материала: полиэтилен, полипропилен или нержавеющая сталь
• Допускать обратимое переключение направления потока — реверс улучшает съём отложений
• Контролировать pH раствора (через индикатор или встроенный pH-метр), чтобы вовремя долить реагент и подать нейтрализатор перед сливом

Три класса оборудования по масштабу задачи

Каталог оборудования для промывки теплообменников структурирован именно по этому принципу: персональные бустеры для отдельных аппаратов, профессиональные установки для промышленных задач, и комбинированные комплексы, которые промывают сразу теплообменник и связанную инженерную систему — трубопроводы, котёл, бойлер.

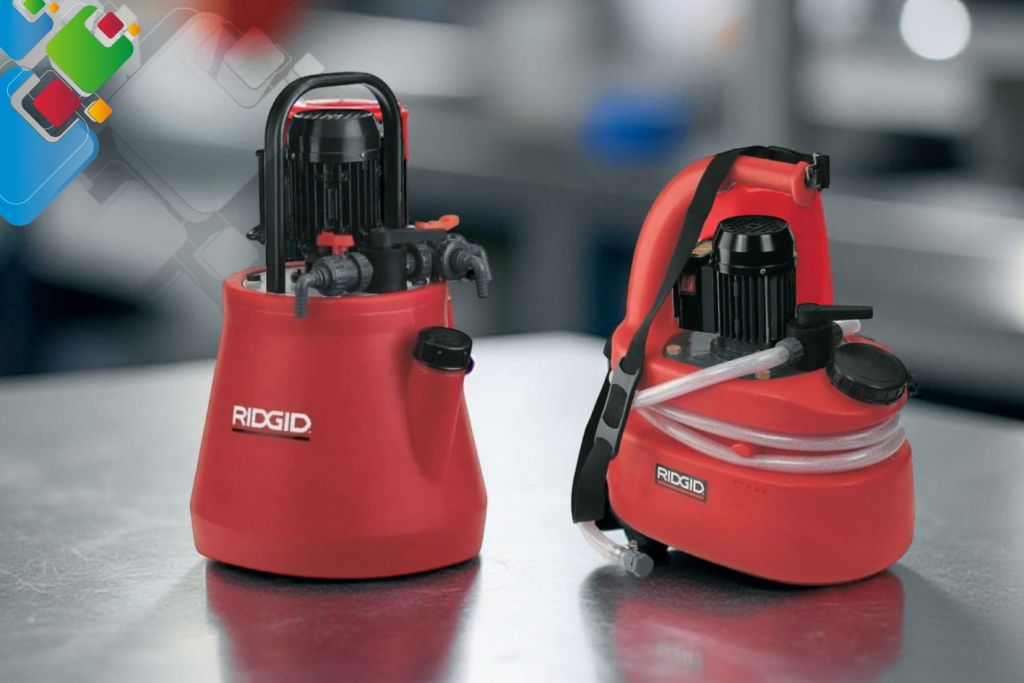

Бустеры для промывки — устройство и принцип работы

Бустер (от англ. booster — «нагнетатель») — самый распространённый класс промывочного оборудования. Это переносной аппарат массой 8–25 кг, в котором объединены: бак для реагента, циркуляционный насос с электроприводом, тэн для подогрева раствора, краны переключения направления потока и комплект шлангов с фитингами. Бустер позволяет одному инженеру вручную подключить установку к подающему и обратному патрубкам теплообменника и за 1,5–3 часа провести полную промывку без разборки аппарата.

Из чего состоит типовой бустер

• Бак из полиэтилена, полипропилена или нержавейки — объём 10–50 л. Низкие модели — открытого типа, средние и крупные — с крышкой и патрубками
• Циркуляционный насос — магнитный или с механическим уплотнением вала, материал проточной части — полипропилен, PVDF или нержавейка AISI 316. Производительность 10–40 л/мин при напоре 8–15 м
• Тэн мощностью 1,5–3 кВт с термостатом, поддерживает температуру 30–70 °C. На профессиональных моделях — два независимых тэна для большей скорости нагрева
• Реверсивная гидравлика — четырёхходовой кран или пара трёхходовых, позволяющих менять направление потока через теплообменник без отключения насоса
• Шланги длиной 2–3 м из армированного ПВХ или EPDM, рассчитанные на химию и температуру до 80 °C
• Адаптеры и фитинги — наборы переходников под резьбовые и фланцевые соединения, обычно G ½″, G ¾″, G 1″ и G 1¼″

Как работает бустер при промывке

Контур теплообменника отключают от системы, сливают теплоноситель, подключают шланги бустера: подающий — к выходному патрубку аппарата, обратный — ко входному (промывка идёт против рабочего потока — это вымывает шлам, а не уплотняет его). В бак заливают тёплую воду и концентрат реагента из расчёта 5–15 % массовой доли. Включают насос — раствор пошёл по замкнутому контуру: бак, насос, теплообменник и снова в бак. Тэн поднимает температуру раствора до целевых 50–60 °C.

Каждые 20–30 минут оператор переключает реверс и контролирует pH в баке. По мере того как кислота нейтрализуется растворяющейся накипью, pH растёт — это сигнал долить реагент. Промывка считается завершённой, когда pH перестаёт расти, а в баке видны характерные «хлопья» сошедших отложений. Затем раствор нейтрализуют щёлочным реагентом до pH 6,5–8,5, контур промывают чистой водой, и аппарат можно вводить в работу.

Промывочные станции CIP — стационарное решение для предприятий

CIP-станция (Cleaning In Place, «промывка на месте») — это стационарная установка, которую монтируют рядом с группой теплообменников или производственной линией. Если бустер инженер каждый раз перевозит и подключает вручную, то CIP-станция работает в составе АСУ: трубопроводы промывочного контура уже разведены к каждому защищаемому аппарату, а запуск и контроль идут с панели управления. Это решение для производства, где промывка — регламентная операция, и она должна делаться быстро, повторяемо и без участия квалифицированного инженера каждый раз.

Чем CIP-станция отличается от бустера

Типовая комплектация CIP-станции

• 2–4 бака из нержавейки AISI 304/316 на 100–600 литров — отдельные для кислотного и щелочного реагента, воды для промежуточной промывки, нейтрализованного стока
• Центробежный или винтовой насос производительностью 50–200 л/мин с частотным приводом
• Теплообменник-подогреватель раствора (паровой или электрический), позволяет держать стабильные 60–80 °C при больших расходах
• Датчики pH, проводимости, температуры, расхода с подключением к контроллеру
• Дозировочные насосы для подачи концентрата реагента и нейтрализатора
• Панель управления с сенсорным дисплеем, программами под каждый защищаемый аппарат
• Системы безопасности: аварийный душ, поддоны протечек, датчики уровня и перелива

CIP-станции применяют на пищевых производствах (молочные заводы, пивоварни, кондитерские линии) — для пастеризаторов, охладителей и теплообменников ГВС в технологическом цикле; в фармацевтике, где промывка часть санитарного протокола; на крупных котельных и ТЭЦ. На бытовых и небольших коммерческих объектах развёртывать стационарную CIP-станцию экономически невыгодно — для них есть бустер.

Насосы для промывки — типы и подбор по производительности

Насос — центральный узел любого промывочного оборудования. От его материала зависит совместимость с реагентом, от напорной характеристики — способность прокачать раствор через сильно загрязнённый аппарат, от ресурса — затраты на обслуживание. Промывочные насосы образуют отдельный сегмент рынка и поставляются как в составе бустеров и станций, так и отдельно — для дооснащения и замены. Подобрать модель и сопоставить с задачей можно в каталоге насосов и насосных станций.

Типы насосов в промывочном оборудовании

• Магнитные центробежные. Вал двигателя и крыльчатка разделены герметичной муфтой — нет уплотнения и нет утечки реагента. Материал проточной части — полипропилен (PP) или PVDF, рабочая температура до 80–100 °C. Применяются в бытовых и коммерческих бустерах
• Центробежные с механическим уплотнением. Классическая конструкция: вал, набивка или торцевое уплотнение, корпус из нержавейки AISI 304/316. Выше производительность и напор, чем у магнитных, но требует контроля уплотнения. Стандарт для CIP-станций
• Самовсасывающие. Способны поднимать раствор из бака с уровня ниже насоса, работать частично «всухую» в момент пуска. Удобны для мобильных установок и нестандартных монтажных схем
• Винтовые и мембранные. Применяются на густых растворах, при работе с шламом и для дозирующих линий, где нужна стабильная подача концентрата реагента

Как подобрать производительность насоса

Правило практическое: расход раствора должен быть не меньше расхода теплоносителя в рабочем режиме, а лучше — на 20–30 % выше. Слишком слабый поток не вымоет шлам из каналов, и часть отложений останется. Слишком сильный — вызывает кавитацию, гидроудары и излишний расход энергии. Скорость потока в каналах ПТО при промывке обычно держат в пределах 0,3–0,8 м/с, что для типового аппарата на 8–30 пластин даёт 10–25 л/мин, для среднего ПТО на 40–80 пластин — 30–60 л/мин, для крупного промышленного — 80–200 л/мин.

Напор насоса должен превышать паспортный перепад давления на грязном аппарате с запасом 30–50 %. Для чистого ПТО Δp обычно 0,3–0,5 бар, для сильно загрязнённого — до 1,5–2 бар, плюс потери на шлангах и фитингах. Стандартный диапазон напора промывочного насоса — 8–15 метров водяного столба, у мощных станций — до 25–30 м.

Диаграмма наглядно показывает разрыв между классами: компактный бытовой бустер на 20 л/мин и профессиональный комплекс на 400 л/мин — устройства принципиально разного назначения, и подбирать «универсальный» аппарат, который покроет обе задачи, бессмысленно.

Как подобрать оборудование под объём системы

Главный практический вопрос при выборе промывочного оборудования: какой производительности и объёма бака достаточно под мой контур. Подбор идёт от трёх параметров: объёма теплоносителя в защищаемом контуре (литры), рабочего расхода в этом контуре (литры в минуту), типа и количества теплообменных аппаратов в системе. Для типовых задач подходящий класс оборудования определяется по таблице ниже.

Как посчитать объём контура

Если паспорт системы под рукой — берите цифру оттуда. Если паспорта нет, объём считается приблизительно: внутренний объём теплообменника по шильду или по числу пластин (на стандартный канал ПТО приходится 0,15–0,30 литра); плюс объём трубопроводов промывочной петли (длина в метрах, умноженная на сечение по DN); плюс объём бойлеров и накопителей, если они подключены к промывочному контуру. Полученное число — нижняя граница объёма бака бустера. Слишком маленький бак — раствор слишком быстро насытится солями и придётся менять его в процессе.

Запас по типу аппарата

• Разборные ПТО — стандартный расчёт по таблице, реверс обязателен
• Паяные ПТО — увеличьте напор насоса на 20–30 % (узкие каналы дают больший Δp)
• Кожухотрубные теплообменники — большой внутренний объём, нужен бустер на класс выше или CIP-станция
• Котлы и бойлеры — отдельный расчёт по объёму ёмкости и площади теплообменника, см. отдельный материал о промывке теплообменника котла

Что входит в комплект: бак, шланги, фитинги, КИП

При покупке бустера или станции состав поставки определяет, что именно вы получаете «из коробки» и сколько докупать отдельно. Минимальная конфигурация большинства производителей — это «голый» аппарат с одной парой шлангов и базовым набором фитингов. Полная конфигурация — установка плюс все расходники и КИП, готовая к работе сразу после распаковки. Между ними есть промежуточные варианты, и при заказе важно явно проговорить, что входит, а что нет.

Базовая комплектация бустера

• Бустер в сборе: бак, насос, тэн, реверсивная гидравлика, шнур питания
• Пара шлангов длиной 2 м под рабочее давление 6–10 бар
• Комплект фитингов: переходники G ½″, G ¾″, G 1″, заглушки, шаровые краны
• Паспорт аппарата и инструкция оператора

Расширенная комплектация

• Удлинённые шланги — 3–5 м для аппаратов в труднодоступных местах
• Дополнительные адаптеры под фланцевые соединения DN 25, DN 32, DN 40, под американки и накидные гайки
• Картриджный фильтр на возврате раствора в бак — задерживает крупные отложения, продлевает ресурс насоса
• pH-метр электронный с щупом и буфером калибровки — точный контроль вместо тест-полосок
• Термометр и манометр на корпусе бустера — контроль температуры раствора и давления на нагнетании
• Расходомер — на профессиональных моделях
• Транспортная тележка — для бустеров от 25 кг и выше
• Защитная одежда: перчатки химостойкие, очки, фартук

Что обычно покупают отдельно

Реагент в комплект бустера не входит никогда — это расходник, который подбирается под конкретное загрязнение и закупается отдельно. Каталог средств для промывки теплообменников включает кислотные, щелочные и нейтрализующие препараты разных производителей. Также не входят: тест-полоски на pH (расходник на каждую промывку), концентрат щёлочи для нейтрализации (если работаете с кислотным реагентом), ёмкость для слива отработанного раствора. Эти позиции имеет смысл закладывать в бюджет вместе с самим оборудованием.

Реагенты — выбор зависит от типа загрязнения

Само оборудование промывает только тогда, когда залит правильный реагент. Универсального средства «на всё» не существует: карбонатную накипь снимает кислота, биообрастание — щёлочь с биоцидом, железистые отложения — комплексообразующий реагент с ингибитором коррозии. Промахнуться с выбором реагента опаснее, чем с выбором бустера: агрессивный концентрат может разрушить уплотнения, повредить пайку медно-никелевого ПТО или коррозионную защиту котла.

Группы реагентов по типу загрязнения

Брендовые серии реагентов

У ведущих производителей теплообменного оборудования есть собственные линейки промывочных средств, согласованные с материалами их аппаратов. Преимущество — гарантированная совместимость с уплотнениями и пайкой, готовый протокол применения, понятные дозировки. Каталог разделён по сериям: реагенты Alfa Laval, BWT и PIPAL — это основные серии под пластинчатые и паяные ПТО ведущих марок. Для контуров отопления подходят реагенты для очистки систем отопления, для финального этапа — средства для нейтрализации, пассивации и утилизации.

Что важно проверить перед использованием

• Совместимость с резиновыми уплотнениями — EPDM, NBR, FKM по-разному реагируют на разные кислоты. Подробности в материале об уплотнениях для ПТО
• Совместимость с материалом пластин — нержавейка AISI 304/316, титан, никель имеют разную химстойкость. Для медно-никелевой пайки нельзя сильные кислоты
• Наличие ингибитора коррозии в концентрате — это снижает риск повреждения металла при длительной экспозиции
• Срок годности — старые реагенты могут потерять активность, проверяйте дату на этикетке
• МДС безопасности — на каждый препарат должна быть Material Safety Data Sheet с инструкцией по работе и нейтрализации

Покупка, аренда или услуга «под ключ» — что выгоднее

Получить промывку можно тремя способами: купить собственное оборудование и делать промывку силами эксплуатационного персонала; арендовать бустер на нужное время и провести промывку самостоятельно; заказать услугу «промывка под ключ» у сервисной организации, которая приедет со своим оборудованием и реагентами. У каждого варианта свой профиль выгоды.

Сравнение вариантов

Когда какой вариант оптимален

• Покупка собственного оборудования. Промывка идёт регулярно — раз в квартал и чаще; объектов несколько; есть обученный персонал; важна скорость аварийной реакции. Окупаемость бытового бустера обычно достигается за 4–8 промывок
• Аренда. Промывка нужна разово или 1–2 раза в год; объект единственный; стартовый бюджет ограничен; персонал умеет обращаться с бустером, но регулярная закупка нецелесообразна
• Услуга «под ключ». Промывка сложного оборудования (большой кожухотрубный ТО, котельная высокой мощности); нужна гарантия результата и протокол сдачи; собственный персонал не обучен работе с химией; ответственный объект, где ошибка дорого стоит

Промежуточные варианты тоже работают: купить бустер для регулярных промывок, но сложные аварийные случаи отдавать сервисной организации; арендовать установку под конкретный объект и параллельно учить персонал, чтобы со временем перейти к собственному оборудованию. По соотношению «затраты — результат» собственный бустер чаще всего оптимален уже на ИТП с 1–2 теплообменниками, где промывка делается каждые 6–12 месяцев.

Технические характеристики: на что смотреть в паспорте

При сравнении моделей бустеров и станций важно не «брендоориентироваться», а сопоставлять конкретные паспортные параметры. Семь характеристик, которые определяют, подойдёт ли аппарат под вашу задачу:

1. Производительность насоса (л/мин)

Максимальный расход раствора через теплообменник. Считается на чистый аппарат; на грязном падает на 20–40 %. Должна на 20–30 % превышать расход теплоносителя в рабочем режиме.

2. Напор насоса (метры водяного столба)

Максимальное давление, которое создаёт насос. Для бустеров стандарт — 8–15 м, для станций — до 25–30 м. Меньший напор не «продавит» загрязнённые каналы.

3. Мощность тэна (кВт)

Определяет скорость нагрева раствора до рабочих 50–70 °C. На 10-литровый бак достаточно 1,5 кВт, на 30–50 литров — 2–3 кВт, на станционные баки от 100 л — 6–12 кВт и выше. Чем мощнее тэн, тем быстрее выход на режим.

4. Объём бака (литры)

Должен быть не меньше полного объёма промывочного контура. Бак меньше объёма системы — раствор «сожрётся» быстрее, чем растворится накипь. Слишком большой — излишний расход реагента.

5. Материал проточной части

Полипропилен (PP) — для слабых и средних кислот, температура до 60–80 °C. Полиэтилен высокого давления (HDPE) — для бытовых задач, бак, шланги. PVDF — для агрессивной химии и температур до 100 °C. Нержавеющая сталь AISI 304 — универсальный материал для всех типовых задач. AISI 316 — для пищевых линий и кислых сред с хлоридами.

6. Максимальная температура раствора

Большинство бустеров рассчитаны на 60–80 °C, профессиональные — до 90–95 °C. Превышение паспортной температуры разрушает уплотнения насоса, шланги и пластиковый бак.

7. Степень защиты IP, питание, масса

Степень защиты не ниже IP54 — для работы во влажной среде помещения. Питание — однофазное 220 В для бустеров, трёхфазное 380 В для станций. Масса определяет, нужен ли подъёмник или транспортная тележка: бустер на 25–30 кг переносится вдвоём, на 50 кг и больше — только с тележкой.

При сравнении конкретных моделей складывайте все семь характеристик в общую картину: компактный бустер с мощным тэном, но слабым насосом не справится с большим объёмом; станция с большим баком, но без реверса будет работать в полтора-два раза дольше; недорогой аппарат на PP не подойдёт для соляной кислоты — там нужна нержавейка или PVDF. Универсальной модели нет, выбор делается под профиль задачи.

Безопасность работы с промывочным оборудованием

Промывочные растворы — это химические реагенты в горячем состоянии под давлением. Нарушение техники безопасности на этом этапе обернётся ожогами, попаданием химии в глаза, повреждением материалов аппарата и системы. Промывка относится к работам, требующим инструктажа по охране труда и применения средств индивидуальной защиты — это закреплено в типовых отраслевых правилах для котельных, тепловых сетей и инженерных систем.

Средства индивидуальной защиты

• Перчатки химостойкие — из нитрила или неопрена, плотные, длиной до локтя. Латексные тонкие перчатки не годятся
• Защитные очки или щиток — закрытого типа, защита от брызг с боков. Контактные линзы при работе с химией снимать
• Респиратор — при работе с летучими реагентами в плохо вентилируемом помещении
• Прорезиненный фартук или химостойкий комбинезон
• Закрытая обувь с резиновой подошвой, без отверстий

Правила работы

• Готовить раствор только из концентрата в воду, никогда наоборот — иначе горячее разбрызгивание
• Проверять герметичность соединений до подачи раствора — при простой воде, под минимальным давлением
• Не оставлять работающий бустер без присмотра. Если процесс длительный — рядом дежурный оператор
• Контролировать температуру и давление по приборам, не превышать паспортных значений аппарата и теплообменника
• Иметь под рукой запас чистой воды и нейтрализатор (сода или специализированный препарат) на случай попадания реагента на кожу или одежду
• Не сливать кислый раствор в канализацию — обязательная нейтрализация до pH 6,5–8,5 перед утилизацией

Аварийные ситуации

При попадании реагента на кожу — немедленно промыть большим количеством воды (15–20 минут), обработать нейтрализатором, при сильном ожоге — медицинская помощь. При попадании в глаза — обильное промывание чистой водой при открытых веках, врач-офтальмолог в любом случае. Если разлили концентрат — оградить участок, нейтрализовать кальцинированной содой (для кислот) или лимонной кислотой (для щелочей), собрать ветошью и утилизировать как ТКО 4 класса опасности. На объекте с регулярной промывкой должен быть оборудованный пост с фонтанчиком для глаз и аварийным душем — это нормативное требование для предприятий, работающих с химическими реагентами.

Уход и обслуживание промывочного оборудования

Промывочный бустер — рабочий инструмент, и его ресурс зависит от того, насколько аккуратно с ним обращаются после смены. Аппарат, оставленный с остатками реагента в баке и шлангах, за несколько недель «съест» уплотнения насоса, помутнеет стенки бака, а тэн покроется собственной накипью из жёсткой воды, в которой готовили раствор.

После каждой промывки

• Слить отработанный раствор, нейтрализовать перед утилизацией
• Промыть бак, насос, шланги чистой водой в течение 15–20 минут
• Если работали с агрессивной химией — после воды промыть слабым раствором нейтрализатора, затем снова водой
• Открыть сливной кран бака, дать стечь остаткам, оставить открытым для просушки
• Снять и просушить шланги, свернуть аккуратно без перегибов
• Протереть корпус снаружи, проверить целостность шнура и заземления

Регламентное обслуживание

• Раз в 10–20 промывок — проверка состояния уплотнений насоса, шлангов и фитингов. Замена изношенных позиций до отказа
• Раз в сезон — тестовый прогон на чистой воде с проверкой производительности и напора, сравнение с паспортом
• Раз в год — снять тэн, очистить от собственной накипи (тэн работает в жёсткой воде, на нём осаждаются соли); проверить термостат, кабель, заземление; калибровать pH-метр, если есть
• Раз в 3–5 лет — капитальное обслуживание с заменой подшипников насоса, мембранных или торцевых уплотнений, проверкой целостности бака на трещины

Хранение между сессиями

Бустер хранят в отапливаемом помещении с температурой выше +5 °C. Замерзание остаточной воды в насосе или шлангах разрушает уплотнения и пластиковые детали. Бак держат пустым и открытым для проветривания. Шланги и фитинги — в отдельной таре, аккуратно свёрнутыми. Раз в месяц аппарат осматривают визуально на предмет потёков, ржавчины, повреждений.

Хорошо обслуженный бустер служит 7–12 лет, дешёвая бытовая модель при небрежной эксплуатации выходит из строя за 1–2 сезона. Внимание к уходу окупается ресурсом — типовой ремонт промывочного насоса с заменой уплотнений и подшипников стоит как треть нового аппарата, и время простоя нередко дороже.
