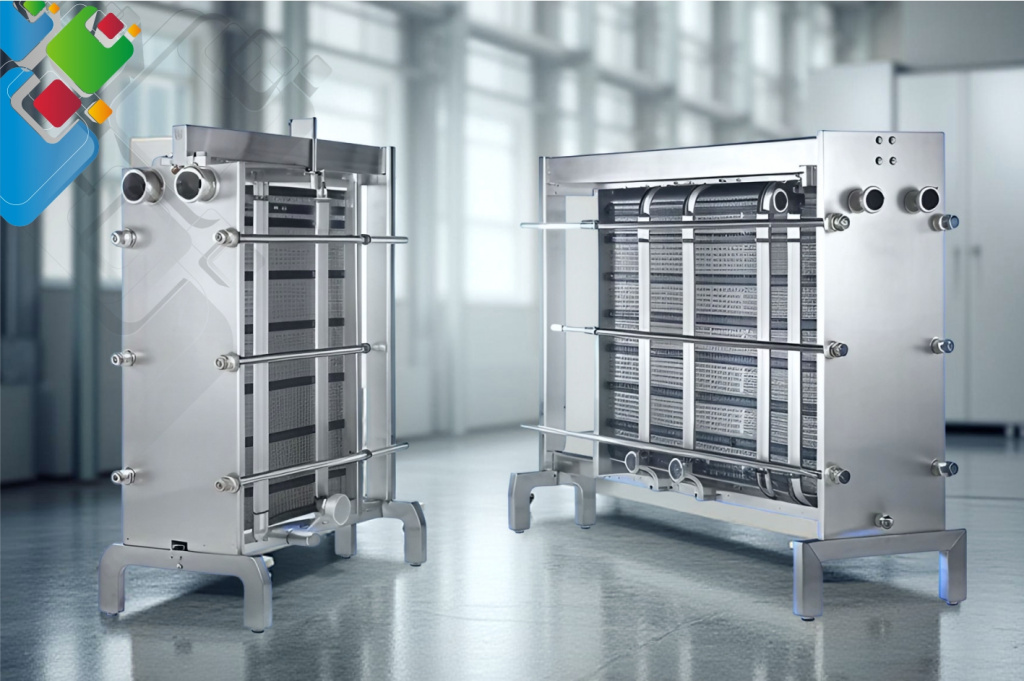

Пищевые теплообменники пластинчатые

Нормативная база: ТР ТС, СанПиН, EHEDG, 3-A, FDA

Пищевой пластинчатый теплообменник одновременно подчиняется двум группам требований - техническим (как сосуд под давлением и теплообменное оборудование) и санитарно-гигиеническим (как часть пищевой цепи, контактирующая с продуктом). Только сертификат на сосуд по ТР ТС 032/2013 без подтверждения пищевой пригодности материалов и санитарной конструкции делает применение аппарата в пищевой отрасли невозможным - его не примет ни Роспотребнадзор, ни внутренний HACCP-аудит производителя продукции.

Российские и евразийские технические регламенты

• ТР ТС 021/2011 «О безопасности пищевой продукции» - базовый регламент, требует подтверждения, что оборудование, контактирующее с продуктом, не выделяет вредных веществ и поддаётся санитарной обработке.
• ТР ТС 029/2012 «Требования безопасности пищевых добавок» - регулирует материалы, контактирующие с продуктом, включая эластомеры уплотнений ПТО.
• ТР ТС 033/2013 «О безопасности молока и молочной продукции» - предписывает пастеризацию и охлаждение через теплообменники санитарного исполнения с возможностью CIP-мойки.
• ТР ТС 032/2013 - сосуды под давлением; распространяется на корпусные элементы ПТО при давлении выше 0,07 МПа.
• СанПиН 2.3.2.1078-01 - гигиенические требования к материалам в контакте с пищей, миграция веществ в продукт.
• ГОСТ Р 55061-2012 - пластинчатые теплообменники, общие технические условия (с дополнениями для санитарного исполнения).
• ГОСТ 27590-2005 - водоводяные ПТО (применяется к водяной стороне CIP-станции).

Международные пищевые стандарты

• EHEDG Doc 8 - принципы гигиенического дизайна оборудования, требования к радиусам, отсутствию мёртвых зон, дренируемости.
• EHEDG Doc 14 - метод тестирования способности к безразборной CIP-мойке; включает Riboflavin-тест и микробиологический challenge-test с Geobacillus stearothermophilus.
• 3-A Sanitary Standards 11-09 - американский стандарт для пластинчатых теплообменников молочного и пищевого назначения, требует AISI 316/316L, Ra менее 0,8 мкм, обоснованный выбор эластомеров.
• FDA 21 CFR 177.2600 - перечень одобренных каучуков для контакта с пищей; именно по нему сертифицируется санитарный EPDM.
• EU Regulation 1935/2004 и 10/2011 - европейские аналоги FDA для эластомеров и пластиков в контакте с пищей.
• ISO 22000 / HACCP - системы менеджмента пищевой безопасности, в которых ПТО рассматривается как критическая контрольная точка (CCP).

При подборе аппарата мы запрашиваем у заказчика тип продукта, плановую программу мойки и требуемые сертификаты. Для экспортных молочных производств обязателен полный пакет EHEDG + 3-A + FDA, для российского внутреннего рынка - ТР ТС 021/2011 + 033/2013 + СанПиН 2.3.2.1078. Полный алгоритм выбора теплообменника учитывает не только тепловую нагрузку, но и регуляторный контур.

Области применения: молочка, пиво, соки, кондитерка

Санитарные ПТО используются на всех этапах пищевого производства, где идёт нагрев или охлаждение продукта - от приёмки сырья до финальной упаковки. Ключевая особенность пищевых линий: одна установка обычно обслуживает несколько теплообменников разного назначения, объединённых общей CIP-станцией и единым контуром автоматики.

Молочная промышленность

Самая массовая область применения - около 35% всех санитарных ПТО на российском рынке идёт в молочку. Основные процессы: пастеризация молока 72-85°C, ультравысокая температурная обработка (UHT) 135-145°C, охлаждение сырья до 4°C при приёмке, нагрев перед сепарацией. Подробнее в статье про пастеризатор молока и про пастеризатор сливок. Готовое решение - каталог теплообменников для пастеризации.

Пивоварение

Холодильник сусла после варочного порядка (с 95 до 8-12°C), пастеризатор готового пива в потоке (60-72°C, выдержка 15-30 секунд), охлаждение фильтрованного пива. На пивоваренных линиях применяют двух- или трёхсекционные ПТО с рекуперацией тепла. См. статью про пастеризатор пива пластинчатый.

Соки, морсы, нектары

Пастеризация сока (85-95°C с выдержкой 15-30 с), деаэрация, охлаждение перед розливом. Для вязких сред (нектары с мякотью, морсы) применяют пластины low-theta с увеличенным гидравлическим диаметром. Детально - пастеризатор сока.

Сиропы, варенье, концентраты

Нагрев и пастеризация сиропов сахара, глюкозо-фруктозных смесей, концентратов соков. Высокая вязкость (до 500-2000 мПа·с) требует пластин с уменьшенным углом chevron и увеличенным зазором, иногда применяют скребковые ПТО. Для финального охлаждения подходит каталог теплообменников для охлаждения жидкостей.

Винодельня

Подогрев сусла перед сбраживанием, охлаждение виноматериала после мацерации, термостабилизация для предотвращения винного камня (минус 4-6°C в течение нескольких суток через ПТО-чиллер). Контакт с винной кислотой требует особо стойких уплотнений. Статья про пастеризатор вина.

Кондитерка

Нагрев и темперирование шоколадных масс, помадных сиропов, начинок. Высокие требования к плавности температурного градиента (отклонение не более 0,5°C). Применяют пластины с маленьким каналом и тонкой настройкой контура термостатирования.

Рыба и морепродукты, готовые блюда

Охлаждение рассолов, тузлуков, температурная обработка соусов и заправок. Часто требует исполнения корпуса AISI 904L или дуплекса при высокой солёности продукта (более 18% NaCl). Для готовых блюд (супы, бульоны) - пастеризация после варки, шоковое охлаждение перед упаковкой в МАР-среде.

Материалы: AISI 316L, EPDM peroxide cured, исключения

Материал пластин и уплотнений - это первая линия защиты продукта от посторонних включений и одновременно вторая линия безопасности по коррозионной стойкости. Ошибка в материале необратима: загрязнение продукта оксидами железа или серой EPDM фиксируется как несоответствие при HACCP-аудите, партия отзывается, аппарат снимается с эксплуатации.

Пластины: AISI 316L для продуктовой стороны

Базовый материал санитарных ПТО - аустенитная нержавеющая сталь AISI 316L (08Х17Н13М2Т по ГОСТ или 1.4404 по EN). Молибден 2-3% повышает стойкость к точечной коррозии в средах с хлоридами (молочная сыворотка, рассолы, моющие растворы с NaCl). Сниженное содержание углерода (менее 0,03%, отсюда L - low carbon) предотвращает выделение карбидов хрома по границам зёрен после сварки и термообработки - так называемую сенсибилизацию, которая делает сварной шов очагом межкристаллитной коррозии.

Для теплоносителя (вода CIP-станции, гликоль, пар, греющая вода) допускается AISI 304 / 1.4301 - дешевле на 15-20%, без молибдена. Применять 304 на продуктовой стороне нельзя: возможна точечная коррозия с попаданием ионов железа в продукт. Подробно про марки нержавейки в статье про теплообменники из нержавеющей стали.

Особые случаи: AISI 904L, дуплекс SAF 2205, титан Gr.1

• AISI 904L - для рассолов с высоким содержанием хлоридов (более 1500 мг/л), концентрированных молочных сывороток, посолочных смесей.
• Дуплекс SAF 2205 - для агрессивных сред пищевой химии (уксус, маринады, томатная паста с pH менее 4).
• Титан Gr.1 / Gr.2 - редко в пищёвке, в основном для морской воды на рыбопереработке (охлаждение рассолов с морской водой) и для лимонной кислоты, соков цитрусовых концентратов.

Уплотнения: EPDM peroxide cured (без серы)

Главное отличие пищевого EPDM от технического - метод вулканизации. Технический EPDM вулканизуется серой (sulfur cured), и при контакте с горячим продуктом (особенно молоком) сера мигрирует в пищу, создавая характерный «резиновый» привкус и не соответствуя FDA 21 CFR 177.2600. Санитарный EPDM peroxide cured вулканизуется органическими пероксидами, миграция веществ менее 50 мг/дм2 за 10 суток контакта при 70°C - в 10-15 раз ниже технического аналога.

Диапазон рабочих температур санитарного EPDM: от минус 30 до плюс 150°C. Стойкость к щелочам NaOH до 5%, к кислотам HNO3 до 5%, к 80%-ной перекиси водорода при дезинфекции. Не подходит для жирных продуктов (растительные масла, сливки 33%+) и для бутерофильных растворителей - там применяют HNBR, NBR (white) или FKM food grade. Каталог пластин и уплотнений ТПЛ-Сервис содержит санитарные позиции под все основные марки ПТО.

Альтернативные эластомеры для жирных продуктов

• NBR (Buna-N) white - сливки, маргарин, растительное масло. Температура до 110°C, не стойкий к окислителям.
• HNBR - расширенный диапазон до 140°C, повышенная износостойкость, подходит для UHT-молока.
• FKM (Viton) food grade - для пара и горячих жиров до 200°C, ограниченно применяется на CIP с высокими концентрациями моющих.
• FFKM (Kalrez food) - аптечные и фармпроизводства, для агрессивных дезинфектантов и температур до 270°C.

Профили пластин: low-theta для вязких сред, chevron 30° для жидких

Геометрия пластины определяет четыре ключевых параметра: коэффициент теплопередачи K, гидравлическое сопротивление ΔP, склонность к загрязнению и допустимую вязкость продукта. Производители выпускают по 3-5 профилей на каждый типоразмер пластины - инженер подбирает их под конкретную задачу.

Chevron 30° (Low-Theta) для вязких продуктов

Угол между гофрами и осью пластины составляет около 30 градусов. Канал получается прямой, со сниженным сопротивлением - удобно для жидкостей вязкостью 100-2000 мПа·с (сиропы, концентраты, кетчупы, фруктовые пюре). K ниже (3000-4500 Вт/м2·К на воде), но и ΔP меньше в 2-3 раза по сравнению с high-theta. Часто называется L-плата или H-плата (high turn-down).

Chevron 60° (High-Theta) для маловязких сред

Угол 60 градусов - турбулентный канал с высокой интенсификацией теплообмена. K на воде 5500-7500 Вт/м2·К, но ΔP в 2-3 раза выше. Применяется для молока, соков (без мякоти), пива, винных сусел, технологической воды. Самый частый выбор для пастеризаторов молока с расходом 5-20 м3/ч.

Mixed plate pack: M-пакет

Чередование L и H пластин даёт промежуточные характеристики - оптимально для случаев, когда нужно одновременно высокое K и умеренный ΔP. Особенно удобно при модернизации, когда заменяется старый аппарат и нужно вписаться в заданный гидравлический режим без перенастройки насосов.

Wide-Gap для волокнистых продуктов

Зазор канала 6-12 мм против стандартных 2-4 мм. Применяется для соков с мякотью, сусел с дрожжами, продуктов с волокнами и взвесями до 5-8 мм. Alfa Laval серии WideGap, GEA FreeFlow. На 30-40% больше площадь, но снижение проблем с забиванием в 5-10 раз.

Конструкция: clip-on уплотнения, Ra менее 0,8 мкм, дренируемость

Санитарное исполнение ПТО строится на трёх принципах EHEDG: гладкие контактные поверхности, отсутствие мёртвых зон и щелей, полная самодренируемость аппарата без разборки. Каждое отступление от этих принципов - потенциальный очаг биоплёнки и нарушение HACCP.

Clip-on уплотнения - почему не клеёные

В технических ПТО (отопление, ГВС) уплотнения часто клеят к пластине - быстро в производстве, проще монтаж. В пищёвке клей запрещён: его компоненты не сертифицированы FDA, при разборке-сборке остатки клея отрываются вместе с уплотнением и попадают в продукт, между пластиной и клеем образуются микрозазоры, в которых развиваются микроорганизмы.

Санитарные уплотнения - clip-on (Alfa Laval ClipGrip, GEA EcoLoc, SPX Flow ClipLock, аналогичные у KS и РИДАН). Уплотнение защёлкивается на край пластины механически, без клея, легко снимается для контроля и замены, не оставляет следов на пластине. Срок службы санитарного EPDM в режиме пастеризации молока - 3-5 лет, после чего обязательная замена даже без видимых дефектов.

Шероховатость Ra менее 0,8 мкм

Контактная поверхность пластины должна быть отполирована до Ra менее 0,8 мкм. Это требование EHEDG Doc 8: при большей шероховатости в микронеровностях задерживаются органические остатки, которые сложно вымыть, и они становятся субстратом для биоплёнки. Технологически это электрополировка - химико-механическая обработка в электролите фосфорной и серной кислот при напряжении 5-12 В. После электрополировки также повышается коррозионная стойкость поверхности благодаря пассивирующему слою оксида хрома.

Дренируемость и отсутствие застойных зон

• Уклон рамы аппарата 1-3% в сторону дренажного штуцера - после остановки продукт и моющая жидкость стекают полностью.
• Дренажные клапаны Tri-Clamp 1,5" с гладкими внутренними поверхностями устанавливаются в нижних точках патрубков.
• Все патрубки оформляются под DIN 11851, ISO 2852 Tri-Clamp или SMS 1145 - санитарные соединения с фланговыми уплотнениями без выступов внутрь канала.
• Угол притока к патрубкам без острых углов, радиусы скруглений не менее 3 мм - чтобы исключить задержку остатков продукта.

Двойные уплотнения и атмосферный вент

Для критичных применений (фармпрепараты, детское питание) применяют двойную систему уплотнений с атмосферным вентом между ними. Если первое уплотнение начинает протекать, продукт выходит наружу, а не смешивается с теплоносителем. Дополнительно ставят датчики утечки. Это требование 3-A Sanitary 11-09 для линий двойной изоляции продукт/теплоноситель.

CIP-мойка: 5 шагов безразборной санитарии

Cleaning In Place - безразборная мойка циркуляцией моющих и дезинфицирующих растворов через аппарат. Цикл CIP - это не «протирка», а строго регламентированный процесс с контролем времени, температуры, концентрации и расхода. Полный цикл санитарной обработки пищевого ПТО:

Концентрации, температуры, контроль

• Скорость в каналах CIP - 1,5-2,5 м/с (турбулентность Re более 30 000), это критичный параметр для отрыва биоплёнки.
• Электропроводность финальной промывной воды должна вернуться к исходной (контроль через датчик проводимости в линии возврата).
• Микробиологический контроль - смывы с пластин на КМАФАнМ менее 100 КОЕ/100 см2 после CIP, БГКП в 1 г не допускается.
• Стерилизация SIP - паром 121°C / 30 минут для фарм- и асептических производств; не путать с CIP.

Раз в 6-12 месяцев аппарат подвергают периодической разборной мойке (POM) с визуальной инспекцией пластин. Описание процедуры - в статье промывка пластинчатого теплообменника. Профессиональные средства для CIP - каталог средств для промывки.

Температурные режимы: пастеризация, стерилизация, охлаждение

Каждый тип термообработки в пищёвке - это сочетание температуры и времени выдержки, рассчитанное на гибель определённой группы микроорганизмов при сохранении органолептических свойств продукта. ПТО проектируют под конкретный режим - выход за рамки означает либо недостаточную безопасность, либо перегрев и порчу продукта.

Низкотемпературная пастеризация LTLT

Long Time Low Temperature - 63-65°C при выдержке 30 минут. Применяется для деликатных продуктов, где важен щадящий режим: сливки 33-35%, мороженое, некоторые сорта сыров. На пластинчатом ПТО реализуется только в бак-пастеризаторах с принудительной циркуляцией.

Высокотемпературная пастеризация HTST

High Temperature Short Time - 72-85°C, выдержка 15-30 секунд. Самый распространённый режим: питьевое молоко, кефир-сырьё, сок, нектар, пиво (60-72°C). Реализуется в линии с трубчатым выдерживателем и трёхсекционным ПТО (рекуперация - нагрев - охлаждение).

UHT - ультравысокая температурная обработка

Ultra High Temperature - 135-145°C, выдержка 2-4 секунды. Молоко длительного хранения, сливки УВТ, готовые молочные коктейли. Здесь пластинчатый ПТО сменяется или работает в паре с трубчатым/скребковым ввиду высоких температур и давлений. Уплотнения - HNBR или FKM.

Шоковое охлаждение

После пастеризации продукт нужно быстро охладить до 4-6°C, чтобы не дать развиться остаточной микрофлоре и сохранить качество. Используют двух- или трёхсекционные ПТО с разной средой охлаждения: первая ступень - холодная вода 8-12°C, вторая - ледяная вода 1-2°C или пропиленгликоль минус 5°C. Каталог теплообменников для охлаждения.

Рекуперация тепла - до 90% возврата энергии

Грамотно спроектированный пастеризационный ПТО возвращает 85-92% тепла нагрева на предварительный подогрев входящего продукта. Холодное молоко с +4°C нагревается в рекуперационной секции от горячего молока, идущего на охлаждение, до 65-70°C - и только потом догревается паром или горячей водой до 75°C в финальной секции. Экономия энергии 5-7-кратная по сравнению со схемами без рекуперации.

Производители санитарных ПТО: Alfa Laval, GEA, Tetra Pak, КС, РИДАН, ЭТРА

На пищевом рынке РФ работают около 10-12 производителей санитарных ПТО, включая мировые бренды (с дольшим сроком поставки и валютной ценой) и российских производителей с короткими сроками и сертификацией под местные ТР ТС. Краткая сравнительная таблица:

КС - наш собственный бренд. Мы проектируем и производим санитарные ПТО серии КС-HD под пищевую отрасль с полным сопровождением: тепловой расчёт, подготовка опросного листа, сборка под заказ за 2-4 недели, ремкомплекты и аналоги пластин-уплотнений со склада. Это самый быстрый и предсказуемый по цене вариант для российских пищевых предприятий. Подробнее в общем каталоге пластинчатых теплообменников.

Монтаж по EHEDG: уклоны, доступ к CIP, обвязка

Грамотно купленный санитарный ПТО можно «убить» неправильным монтажом - закрыть доступ для разборки, лишить возможности слива, нарушить уклоны. Поэтому проект пищевой линии всегда согласовывает не только тепловые задачи, но и геометрию обвязки.

Уклоны труб 1-3% к дренажу

Все технологические трубопроводы пищевой линии прокладываются с уклоном 1-3% (10-30 мм на погонный метр) к точкам дренажа. Это требование EHEDG: после остановки и CIP в трубах не должно оставаться застойного продукта или моющего раствора. Длинные горизонтальные участки без уклона - источник биориска.

Доступ для разборки и сервиса

• Сзади аппарата (за подвижной плитой) должно быть не менее 1,2× длины пакета пластин свободного пространства - это позволяет разобрать аппарат для периодической инспекции.
• Сверху - 600-800 мм для извлечения подвесных пластин.
• Высота нижнего ряда патрубков - не менее 300 мм от пола для удобства слива и осмотра.
• Все вентили обвязки (отсечные, дренажные) расположены на удобной для оператора высоте 700-1300 мм от уровня площадки обслуживания.

Обвязка и арматура

Трубопроводы AISI 304/316L с электрополировкой Ra менее 0,8 мкм, соединения Tri-Clamp ISO 2852 или DIN 11851. Запорная арматура - санитарные мембранные клапаны или диафрагменные с автоматикой управления. Шаровые краны общего применения и резьбовые фитинги для контакта с продуктом не используют - резьба создаёт мёртвую зону. См. также общую статью про монтаж теплообменника.

8 ошибок при выборе пищевого ПТО

Частые вопросы о санитарных ПТО

Подбор санитарного ПТО под пищевую линию

инженеры ТПЛ-Сервис подбирают санитарные пластинчатые теплообменники под пастеризацию молока, кваса, пива, охлаждение соков, нагрев сиропов, термообработку винных сусел и подготовку технологической воды на пищевых производствах. Производим бренд КС-HD санитарная серия со сроком поставки 2-4 недели, поставляем Alfa Laval Frontline и Pharma X, GEA Ariete, Tetra Pak Tetra Therm, SPX Flow APV, РИДАН HD, ЭТРА пищевая. Делаем тепловой расчёт под опросный лист, готовим коммерческое предложение с гарантиями производительности, организуем шеф-монтаж и CIP-проектирование.

Для замены импортного ПТО на российский санитарный аналог пришлите марку и модель текущего аппарата - подберём прямую замену с сохранением присоединительных размеров и тепловых характеристик. Заявку можно оставить через страницу контактов, по телефону, на электронную почту - в течение рабочего дня инженер вернётся с предварительным расчётом и сроками поставки.
