Подключение теплообменника

Схемы подключения: противоток, прямоток, многоходовой

Подключение теплообменника начинается с выбора направления движения двух рабочих сред друг относительно друга. Это решение фиксируется на стадии проектирования и физически реализуется через коммутацию патрубков аппарата к подающим и обратным трубопроводам обвязки. Ошибка на этом шаге исправляется только переподключением — программно компенсировать неправильное направление потоков нельзя.

Противоток — стандарт для всех новых проектов

Горячая среда (греющий контур) и холодная (нагреваемый контур) движутся через теплообменник в противоположных направлениях. Это обеспечивает максимальный средний температурный напор ΔTср и, как следствие, минимальную требуемую площадь поверхности нагрева при заданной тепловой мощности. Для пластинчатых аппаратов противоток даёт КПД на 15-25% выше прямотока и позволяет получить «перекрёстный нагрев» (когда выходная температура холодной среды выше выходной температуры горячей — для прямотока физически невозможно).

• Греющий контур: вход — верхний левый, выход — нижний левый
• Нагреваемый контур: вход — нижний правый, выход — верхний правый
• Маркировка патрубков нанесена на раме пластинчатого теплообменника заводом — следовать ей строго
• При сборке после промывки проверять схему по стрелкам, нанесённым на пластины

Прямоток — только когда нельзя иначе

Обе среды движутся в одном направлении. Применяется в редких случаях — например, когда нужно ограничить температуру нагреваемой среды на выходе и избежать кипения у горячей стенки (актуально для пастеризаторов молочной продукции на финальной стадии, чтобы не «пережечь» белок). Для отопления, ГВС и охлаждения масла прямоток не используется — потери КПД до 30% не оправданы.

Многоходовой — для больших ΔT и асимметрии расходов

В кожухотрубных теплообменниках применяют 2-, 4-, 6-ходовые схемы по трубному пространству для увеличения скорости потока в трубках и улучшения теплоотдачи. В пластинчатых — схемы типа «2×1», «4×2» (несколько ходов по одному контуру, один-два по другому) для согласования расходов, когда стороны различаются по расходу в 4-10 раз.

См. также: принцип работы теплообменника и схема работы ИТП — там противоток рассматривается в составе теплового пункта целиком.

Типы соединений: резьба, фланцы, пайка, сварка

Тип патрубка диктует способ присоединения теплообменника к трубопроводу обвязки. Не каждое соединение обратимо: резьбу можно раскрутить, фланец раскрутить, пайку — выпаять, а вот сварной шов придётся резать болгаркой. Это критично для аппаратов, которые регулярно снимаются на сезонную промывку пластинчатого теплообменника.

Резьбовые G3/4 — G2 (BSP, наружная)

Применяется на малых паяных и разборных ПТО мощностью до 200-300 кВт: ГВС в квартире, малый теплообменник для бассейна до 50 кВт, бытовые задачи. Размеры по нарастающей: G3/4 (DN20), G1 (DN25), G5/4 (DN32), G6/4 (DN40), G2 (DN50). Уплотнение — пакля + герметик или лента FUM/анаэробный герметик для холодной воды. Главный плюс — простота монтажа двумя ключами; минус — ограниченная пропускная способность и риск перетяжки на тонкостенном корпусе аппарата.

Фланцевые DN25 — DN500 (ГОСТ 33259, ГОСТ 12815)

Стандарт для всех промышленных и тепло-пунктовых ПТО мощностью от 300 кВт до 50 МВт и выше. Фланец позволяет передавать большие расходы (до 1500-2000 м³/ч), легко разбирается под промывку и обслуживание, нормирован по PN 10/16/25/40 (МПа × 10). Контакт между ответными фланцами обеспечивается прокладкой из паронита PMB, графита или EPDM (для ГВС с питьевой водой). Затяжка — крест-накрест в три прохода с моментом 40-180 Н·м в зависимости от DN.

Под пайку (медь-серебро, индукционная)

Применяется на паяных пластинчатых теплообменниках малых мощностей (до 150-200 кВт), где патрубок выполнен из меди или нержавейки под напайку медной/нержавеющей трубы. Соединение неразборное — аппарат при промывке снимается целиком или промывается без демонтажа через дренажные краны. Для бытовых ГВС-комплектов это нормально, для промышленности — обычно нет.

Под сварку (приварной патрубок)

Используется на кожухотрубных аппаратах большой мощности, парогазовых теплообменниках, на оборудовании АЭС и нефтехимии, где требуется максимальная герметичность и работа при давлениях выше PN40. Сварка выполняется аттестованным сварщиком по ГОСТ Р 53674, контроль шва — рентгеном или ультразвуком. После сварки аппарат фактически вваривается в линию — снять его можно только резкой.

Обвязка: что обязательно должно быть в линии

Обвязка — это совокупность арматуры, оборудования и КИП, которые окружают теплообменник на обеих сторонах. Без неё аппарат — просто болванка из пластин. Минимально-достаточная обвязка ИТП-стандарта включает 8-10 обязательных элементов на каждой стороне. Подробнее тему развивает наша статья обвязка теплообменника — там приведены примеры спецификаций.

1. Фильтр-грязевик — обязательно до ПТО

Сетчатый фильтр устанавливается перед входом теплообменника на обеих сторонах. Назначение — задержать окалину, ржавчину, фрагменты прокладок, песок из теплосети, чтобы они не попали в межпластинные каналы и не сократили их сечение. Для пластинчатых ПТО критичен, потому что каналы зазором 2-5 мм забиваются за 2-3 месяца, если фильтр отсутствует или порвалась сетка.

• Размер ячейки сетки: 200-500 мкм (для пластинчатых — ближе к 200 мкм)
• Корпус — чугун или сталь, фильтрующий элемент — нержавейка AISI 304/316
• Установка: косой Y-образный (горизонтальная труба, отстойник вниз) или горизонтальный с пробкой-сливом
• Обязательно «карманы» под манометры до и после — для контроля ΔP на загрязнение (рост > 50 кПа = пора чистить)
• Кран на сливном штуцере — для регулярной продувки без разборки

2. Циркуляционный насос

Если теплообменник работает не на самотёке (а это 99% случаев), нужен насос на обеих сторонах. Подбор по расходу и напору с учётом ΔP теплообменника + ΔP арматуры. Для отопления и ГВС используются «мокроходные» циркуляционные насосы (Wilo Stratos, Grundfos Magna3, Lowara Ecocirc) с частотным регулированием и встроенным датчиком ΔP — они подстраивают обороты под нагрузку.

• Резервный насос (Н1 + Н2 с АВР) — обязателен для котельных и крупных ИТП по СП 41-101-95
• Запас по напору — 20-30% от расчётного (на загрязнение фильтра и аппарата)
• Запас по расходу — 10-15% для возможности будущего увеличения нагрузки
• Виброкомпенсаторы на всасе и нагнетании — обязательно, чтобы вибрация не передавалась на корпус ПТО

3. Регулирующий клапан + контроллер

На горячей стороне (греющий контур) ставится клапан с электроприводом, управляемый контроллером по сигналу датчика температуры на выходе нагреваемого контура. Это классический контур регулирования температуры ГВС или подачи на отопление по графику. Без него ПТО будет либо «недогревать» в пик нагрузки, либо «перегревать» в провал — а перегрев ускоряет накипь в 2-3 раза при росте температуры выше 65°C.

4. Запорная арматура — краны шаровые DN полнопроходные

На каждом из 4 патрубков ПТО ставится шаровой кран — без него снять аппарат на промывку нельзя, не сливая всю систему. Краны должны быть полнопроходные (BSP) с латунным или нержавеющим шаром, рассчитанные на рабочее давление + 25% запас.

5. Дренажные и воздухоудаляющие краны

В нижней точке аппарата — дренажный кран ½″-¾″ для слива при сезонной консервации и промывке. В верхней — автоматический воздухоотводчик (Honeywell Braukmann, Flamco Flexvent) для удаления воздушных пробок при пуске и в эксплуатации.

6. Манометры и термометры

На каждом патрубке ПТО — манометр и термометр (или гильза под него). Это даёт 4 точки давления и 4 точки температуры, что позволяет рассчитать тепловую мощность Q = G·c·ΔT и контролировать гидравлические потери ΔP для своевременной промывки. Подробнее об инструментальных замерах — в нашей статье приёмо-сдаточные испытания теплообменников.

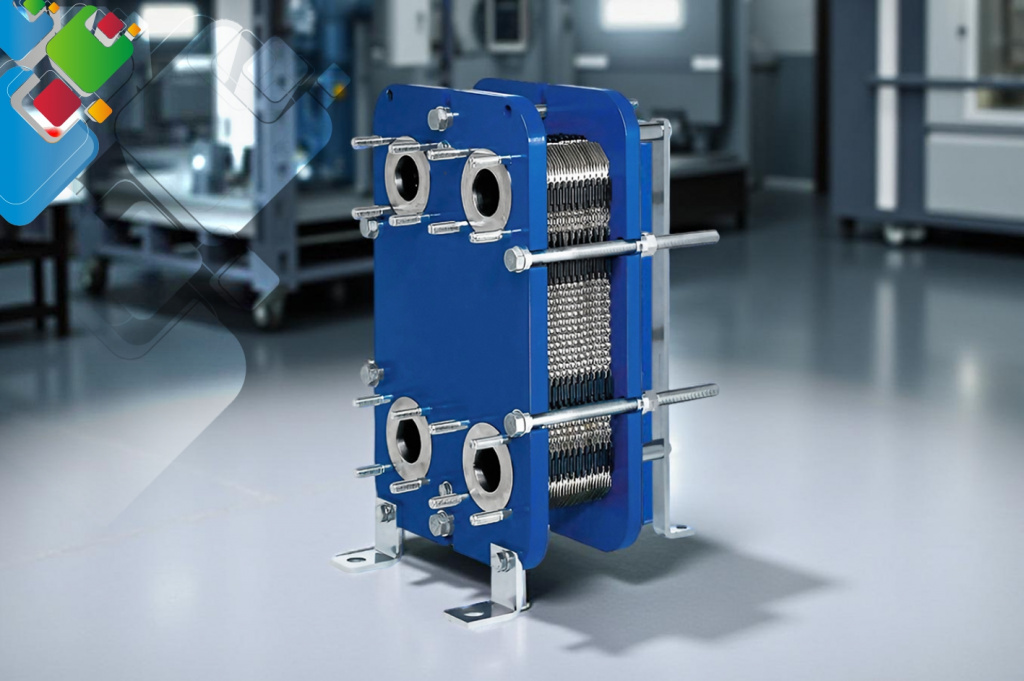

Ориентация ПТО: вертикально или горизонтально

Пластинчатые теплообменники проектируются под вертикальную установку — стандартный заводской вариант. Пластины располагаются вертикально, рама стоит на собственных опорах или на раме обвязки, патрубки выходят с одной (фронтальной) стороны. Горизонтальная установка возможна, но требует ряд оговорок и реже применяется.

Вертикальная установка — стандарт

• Естественный отвод воздуха через верхние патрубки
• Дренаж через нижние патрубки — простая и понятная гидравлика
• Облегчён доступ к стяжным шпилькам для разборки на промывку
• Минимальная занимаемая площадь, можно разместить «в стенке» помещения
• Все обозначения и стрелки на раме ориентированы под вертикальный монтаж

Горизонтальная установка — для нестандартных помещений

Применяется в подвалах с низким потолком (менее 2 метров), на платформах под крышей, в технических нишах. Для горизонтального монтажа аппарат комплектуется специальными опорами от завода, иначе нагрузка на стяжные шпильки будет неравномерной и пакет пластин начнёт «уплывать». Воздух удаляется через специально установленный автоматический воздухоотводчик в верхней точке, дренаж — через нижнюю.

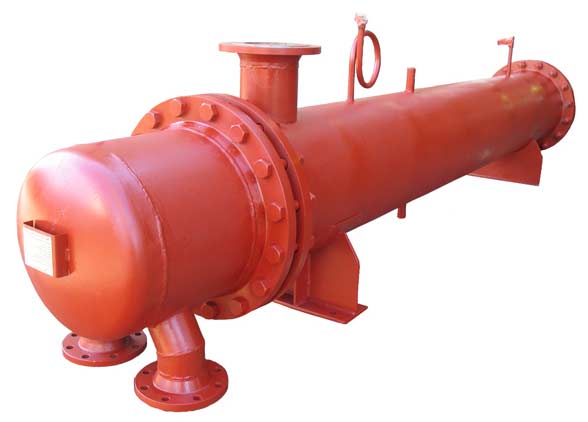

Кожухотрубные — обычно горизонтально

Для кожухотрубных теплообменников норма — горизонтальная установка на двух седельных опорах с возможностью температурного хода (одна опора жёсткая, вторая — на роликах или скользящая, по ГОСТ 26303). Вертикальная установка кожухотрубника применяется только в специальных случаях (испарители, конденсаторы с гравитационным сливом).

Требования к посадочному месту

• Бетонный пол с уклоном 1-2% к трапу
• Расстояние от стены — не менее 0.5 м с торца
• Свободное пространство для извлечения пакета пластин — длина аппарата × 1.3
• Дренажный трап в полу или поддон с насосом для аварийных протечек

Защита: клапаны, бак, обратные клапаны

Теплообменник — это сосуд под давлением. Внутри пластинчатого аппарата объём небольшой, но в кожухотрубнике может быть 200-500 литров, и при тепловом расширении или гидравлическом ударе там создаются опасные нагрузки. Защитные элементы обвязки нормируются по ПБ 03-576-03 (Правила Ростехнадзора), Техрегламенту ТР ТС 032/2013 и СНиП 41-01-2003.

Предохранительный клапан (ПК)

Устанавливается на патрубке выхода нагреваемого контура (или на ресивере системы отопления, если он есть). Уставка — на 10% выше рабочего давления контура. Сброс — в дренажный трап или в специальную линию сброса. По ГОСТ 12.2.085 пропускная способность ПК должна обеспечивать сброс всей мощности подвода тепла за счёт парообразования при превышении давления.

• Для отопления PN16 — уставка 6-8 бар
• Для ГВС PN10 — уставка 6 бар
• Между ПК и ПТО НЕ ставить запорную арматуру (запрет ПБ 03-576-03)
• Ежегодная проверка срабатывания вручную (продувка)

Расширительный мембранный бак

Компенсирует тепловое расширение теплоносителя при нагреве с 10°C до 95°C — это около 4-5% объёма для воды, до 8-10% для гликоля. Бак подбирается по формуле V_бак = V_сист · ΔV · K_безопасности, где ΔV — коэффициент расширения, K = 1.2-1.5. Для системы 1 м³ воды бак нужен на 80-120 литров.

• Установка — на обратном трубопроводе перед насосом
• Преднакачка воздуха в баке — 1.0-1.5 бар (на 0.2-0.5 бар меньше статического давления системы)
• Производители: Reflex, Flamco, Wester, Джилекс
• Проверка давления преднакачки — раз в год при остановленной системе

Обратный клапан

Ставится на нагнетании насоса, чтобы при его остановке среда не двигалась самотёком в обратном направлении и не разрушала ориентировочные пластины. В системах ГВС обратный клапан обязателен на холодной подпитке — иначе горячая вода будет перетекать в холодный водопровод по СНиП 2.04.01-85.

Защита от гидроударов

Резкое закрытие задвижек или быстрая остановка насоса вызывает гидравлический удар — пиковое давление в 2-3 раза выше номинального. Для пластинчатых ПТО это смертельно: уплотнения выдавливаются, пластины деформируются. Защита: задвижки только с плавным электроприводом 10-30 секунд; насос — плавный пуск (Soft starter) и плавная остановка; на длинных трассах — антиударные клапаны или гидроаккумуляторы.

Термокомпенсация: что делать с длинными трассами

Трубопровод, нагретый со 20°C до 95°C, удлиняется на 1.2 мм на каждый метр (коэффициент линейного расширения стали 1.2·10⁻⁵ К⁻¹). Для трассы 30 метров это уже 36 мм температурного хода — без компенсации эта длина передаётся на патрубки теплообменника как осевое усилие, и они трескаются по сварке или разгерметизируется фланцевое соединение.

Гибкие подводки (для коротких трасс до 6 м)

Сильфонные компенсаторы или резинометаллические рукава (РМР), вваренные/смонтированные на патрубках ПТО. Компенсируют ±10-20 мм осевого и углового хода, гасят вибрацию от насоса. Производители: Comap, Officine Orobiche, ЗАО «Энергия». Назначенный ресурс — 5000-10000 циклов нагрев/охлаждение, что для отопления (1 цикл/сезон) даёт 50+ лет, для ГВС (постоянная работа) — 8-10 лет.

П-образные компенсаторы (для трасс > 6 м)

Классический «гнутый» компенсатор из той же трубы, что и магистраль. Имеет форму буквы «П» с вылетом 0.7-1.5 м. Компенсирует осевое удлинение за счёт упругого изгиба боковых участков. Преимущество — отсутствие движущихся частей и неограниченный ресурс. Недостаток — занимает место в плане и в высоту.

Сильфонные компенсаторы (промышленные)

Многослойный гофрированный сильфон из нержавейки AISI 321/316L, вваривается в трассу. Компенсирует от ±30 до ±150 мм осевого хода в одном корпусе. Применяется в магистральных тепловых сетях и крупных ИТП с трассами в сотни метров. Требует жёстких неподвижных опор по обе стороны и направляющих между опорами.

Алюминиевые радиаторные коннекторы — НЕ компенсатор!

Подробнее тему монтажа разворачивает наш материал монтаж теплообменника — там есть таблицы выбора компенсаторов по длинам и температурам.

КИП: точки замера ΔT, ΔP и расходов

Контрольно-измерительные приборы вокруг теплообменника — это не «формальность» для приёмки, а инструмент диагностики его состояния в реальном времени. Минимальный комплект: 4 манометра, 4 термометра (или термопары), 2 расходомера. Этого достаточно, чтобы рассчитать фактическую тепловую мощность и сравнить её с проектной.

Манометры (4 шт)

• Класс точности 1.5 или лучше, диапазон 0-10 бар (PN10) или 0-16 бар (PN16)
• Установка через трёхходовой кран — для калибровки и снятия без слива
• Расположение: вход и выход каждой стороны (P1, P2, P3, P4)
• Расчёт ΔP стороны = P_вх − P_вых. Норма для чистого ПТО 20-50 кПа, аварийно ≥ 80 кПа

Термометры или термопары (4 шт)

• Для визуального контроля — биметаллические Wika, Ф282 диапазон 0-160°C
• Для автоматики — Pt1000 или Pt100 в защитной гильзе с термопастой
• Гильза погружается на ⅓-½ диаметра трубы (не более 50 мм)
• Расчёт ΔT каждой стороны = T_вх − T_вых. Баланс мощности: G1·c·ΔT1 ≈ G2·c·ΔT2 ± 5%

Расходомеры (2 шт)

Электромагнитные или ультразвуковые расходомеры устанавливаются на каждой стороне. Бренды: Карат, Взлёт, Sitrans (Siemens), Promag (Endress+Hauser). Минимальные прямые участки до и после: 5D / 2D. Класс точности 1-2% для коммерческого учёта, 5% — для технологического. Только при наличии расходомеров возможна корректная балансировка теплопроизводительности по формуле Q = G·c·ΔT.

Теплосчётчик (для коммерческого учёта)

Для ИТП многоквартирных домов и нежилых зданий обязателен по 261-ФЗ «Об энергосбережении». Состоит из расходомера, двух термопар и вычислителя. Бренды: ВКТ-7, ТЭМ-104, MULTICAL 603. Срок поверки расходомера — 4-6 лет, термопар — 6 лет. Подключение теплосчётчика — отдельный технический этап после пуска теплового пункта.

Пуско-наладка: 10 шагов от опрессовки до режима

Пуско-наладочные работы (ПНР) — это финальный этап, без которого подключение теплообменника не считается завершённым. Если пропустить ПНР и сразу подать в систему рабочую среду на полное давление, можно получить разгерметизацию из-за неправильной затяжки шпилек, гидроудар из-за резко открытой задвижки и аварийную остановку через час работы. Подробно процедуру разбирает наш материал цель опрессовки теплообменного оборудования.

1. Внешний осмотр. Проверка комплектности фланцев, прокладок, крепежа, отсутствия видимых повреждений. Сверка с паспортом аппарата. Прокладки EPDM/NBR — без трещин, надрывов.
2. Промывка контуров обвязки. Перед подключением ПТО трассы промываются проточной водой через временные джамперы (байпасы) для удаления окалины, флюса, монтажного мусора. Время — 2-4 часа, до прозрачной воды на сливе.
3. Затяжка фланцевых соединений и стяжных шпилек ПТО. Динамометрическим ключом по моменту из паспорта. Затягивать крест-накрест в 3-5 проходов. Для пластинчатого ПТО — сначала по углам пакета пластин, потом по середине. Размер «А» (длина пакета) должен соответствовать паспорту с допуском ±0.5 мм.
4. Гидравлическая опрессовка. Заполнение каждой стороны водой и подъём давления до 1.25 × Pраб (для PN16 — 20 бар). Выдержка 10 минут, контроль по поверенному манометру. Падение давления более 0.1 бар — поиск утечки.
5. Заполнение рабочей водой. Сначала холодная сторона, затем горячая. Медленно, с открытым воздухоотводчиком в верхней точке. Давление подпитки — 0.5-1.0 бар выше преднакачки расширительного бака.
6. Удаление воздуха. Через автоматические и ручные воздушники, манипуляции с краном на длинных вертикальных участках. Проверка по затиханию характерного «бульканья» в трубах. Без этого шага КПД падает в 2-3 раза.
7. Пуск циркуляционных насосов. Плавный — через частотный преобразователь или soft-start. Сначала на 50% производительности, через 10 минут — на 100%. Контроль вибрации, шума, давления на нагнетании.
8. Подача греющей среды (горячей воды от теплосети или котла). Постепенно, через плавно открываемую задвижку. Скорость роста температуры на стороне ПТО — не более 5-10°C/мин (термошок может деформировать пластины).
9. Прогрев и стабилизация 2-3 часа. Аппарат выходит на расчётную температуру. После прогрева — обязательная подтяжка стяжных шпилек ПТО (за счёт теплового расширения металла размер «А» немного увеличивается).
10. Замеры рабочего режима и приёмка. Снятие показаний 4 манометров, 4 термометров, 2 расходомеров. Расчёт фактической мощности Q. Сравнение с проектной. Подписание акта приёмо-сдаточных испытаний (ПСИ).

8 ошибок при подключении теплообменника

Бренды теплообменников и насосов

Выбор поставщика теплообменника и насосной группы определяет срок поставки, наличие запчастей и удобство сервиса на горизонте 15-25 лет. Российские бренды — это короткие сроки и доступная сервисная сеть. Импорт — это проверенное качество и большой выбор моделей. Подробное сравнение — в материале как выбрать теплообменник.

Российские производители ПТО

Импортные производители ПТО

• Alfa Laval — мировой лидер по разборным и паяным ПТО, серии M, T, AlfaNova
• Funke — немецкие ПТО, отличаются ресурсом прокладок и точностью сборки
• Kelvion (бывш. GEA) — высокотехнологичные ПТО для промышленности
• SWEP — паяные ПТО для холодильной техники и геотермальных систем
• Sondex — разборные ПТО, в т.ч. в исполнении с титановыми пластинами
• Tranter — пластинчатые блочные ПТО и Plate-Frame

Циркуляционные насосы для обвязки

• Wilo — Stratos и Yonos, частотные с автонастройкой ΔP
• Grundfos — Magna3, Alpha3, TPE для коммерческих систем
• Lowara Ecocirc, Калибр, Джилекс — средний сегмент

Подробнее о выборе аппарата — материалы теплообменник для котла и теплообменник для бассейна.
