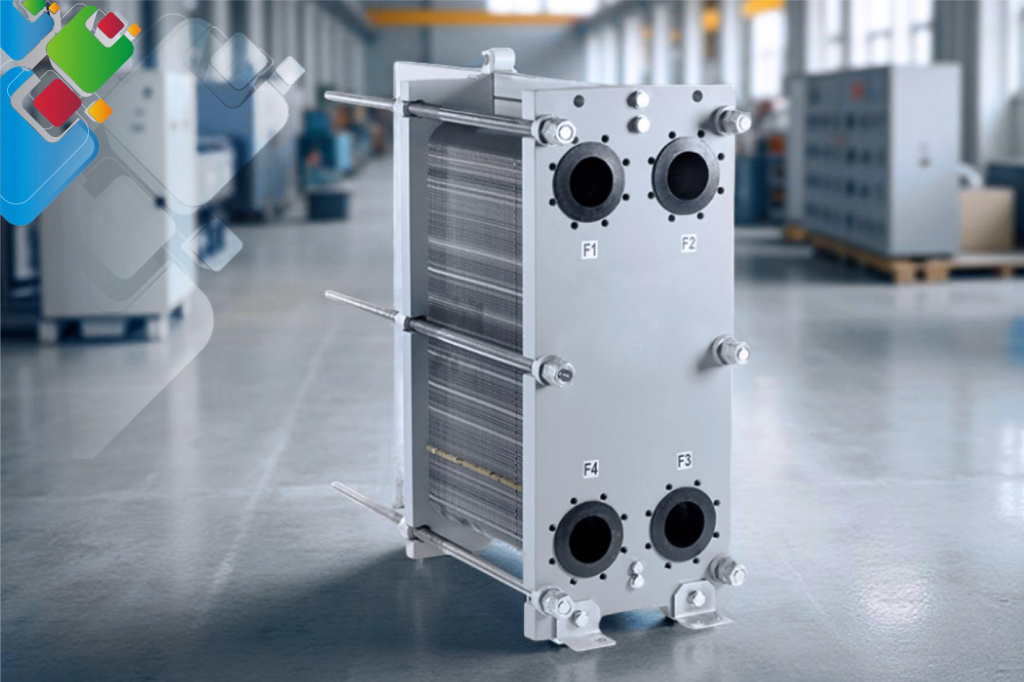

Промышленные теплообменники

Промышленные теплообменники — это аппараты тяжёлой энергетики и процессной техники: тепловые мощности от 1 МВт до 100+ МВт, рабочие давления до 32 МПа, температуры до 350 °C и расчётный ресурс 25-30 лет. От бытовых ПТО они отличаются не размером, а классом расчёта (TEMA Class R / ASME VIII Div 1 / ГОСТ Р 55061), материалами корпусов и пластин (09Г2С, AISI 316L, дуплекс SAF 2205, титан Gr.2, графит), фланцевой обвязкой DN 50-1200 и обязательной паспортизацией по Ростехнадзору. Эта статья — экспертный гид по типам, отраслям применения, расчётным кодам и подбору промышленных аппаратов мощностью от 1 МВт для энергетики, нефтегаза, металлургии, химии, ЦБК, пищевой промышленности и ЦОД.

Типы промышленных теплообменников

Промышленные теплообменники — это не одна конструкция, а семейство аппаратов, каждый из которых проектируется под конкретное сочетание давления, температуры и среды. Промышленность использует около десяти базовых типов: от классических кожухотрубных по TEMA до сварных пластинчатых Compabloc для агрессивных сред и графитовых блочников для серной кислоты. Выбор типа определяется не «бюджетом», а триадой «давление — температура — fouling factor».

Кожухотрубные теплообменники (КТТО)

Базовый тип промышленных аппаратов, описанный стандартом TEMA. Конструкция: пучок труб диаметром 14-38 мм в цилиндрическом кожухе DN 200-1500. Используется обозначение из трёх букв: тип передней головки (A, B, C, N, D), тип кожуха (E, F, G, H, J, K, X) и тип задней головки (L, M, N, P, S, T, U, W). Например, AES — съёмная передняя крышка, одноходовой кожух, плавающая головка с разрезным кольцом. Давление до 32 МПа, температура до 600 °C (с компенсаторами), площадь поверхности до 5000 м² в одном корпусе. Подробнее — в статье «Кожухопластинчатый теплообменник» и в каталоге кожухотрубных аппаратов.

Пластинчатые разборные (ПТО)

Промышленные ПТО — это аппараты с пакетами от 100 до 700 пластин из AISI 316L или титана, площадью одной пластины 0.8-3.5 м², рабочим давлением до 2.5 МПа и температурой до 180 °C. Коэффициент теплопередачи 4500-7500 Вт/(м²·К), что в 3-5 раз выше КТТО. Используются в энергетике (ТЭЦ, котельные), ГВС крупных микрорайонов, охлаждении масла редукторов. Каталог — пластинчатые теплообменники, по применениям: отопление, ГВС.

Кожухопластинчатые (Compabloc, FreeFlow)

Полностью сварные пластинчатые блоки в кожухе. Сочетают компактность ПТО и стойкость КТТО. Давление до 4.2 МПа, температура до 350 °C, агрессивные среды (кислоты, щёлочи, углеводороды). Применение — нефтепереработка, химия, газовая промышленность. Подробный обзор: кожухопластинчатые ТО.

Спиральные теплообменники

Два листа, свёрнутые в спираль, образуют два канала. Идеальны для загрязнённых сред: шлам, осадки, целлюлозная масса, известковое молоко. Самоочистка за счёт высокой скорости в одном канале. Площадь до 500 м², давление до 1.6 МПа. Детали — спиральные теплообменники.

U-образные (Hairpin, Double-pipe)

«Труба в трубе» с U-образным изгибом. Используются как теплоутилизаторы, маслоохладители на промыслах, конденсаторы небольшой мощности. Преимущества: чистый противоток, отсутствие термических напряжений, простое обслуживание. Площадь — до 200 м².

Рекуператоры и воздухонагреватели

Газо-газовые и газо-жидкостные теплообменники для утилизации тепла дымовых газов котлов, печей, ГТУ. Конструкции — пластинчатые (плоские), кожухотрубные с оребрёнными трубами, ротационные регенераторы Юнгстрема. КПД утилизации — 60-85%, экономия топлива — 8-15%.

Маслоохладители

Спецаппараты для охлаждения турбинного, трансформаторного, гидравлического и редукторного масла. Высокая вязкость (μ до 200 сСт), низкие скорости в каналах, увеличенные fouling factor 0.0004 м²·К/Вт. Подробнее: маслоохладители и каталог для охлаждения жидкостей.

Испарители (кеттлеры, термосифоны)

Кожухотрубные аппараты типа TEMA K (kettle reboiler) или термосифоны (TEMA E). Кипение в межтрубном пространстве, греющий теплоноситель — пар 0.6-3.5 МПа или масло Therminol. Применение: ректификационные колонны НПЗ, газодобыча, фармацевтика. Каталог — испарители.

Конденсаторы

Поверхностные конденсаторы паровых турбин ТЭС (площадь 5000-50000 м²), технологические конденсаторы НПЗ, конденсаторы холодильных установок. Типы: TEMA X (поперечный поток), пластинчатые сварные, воздушного охлаждения (АВО). См. каталог конденсаторов.

Графитовые блочные ТО

Аппараты из импрегнированного графита для высококоррозионных сред: соляная кислота HCl, серная H2SO4, плавиковая HF, фосфорная H3PO4. Производитель — Mersen (бывший Carbone Lorraine), модели Polyblock. Давление до 0.6 МПа, температура до 180 °C, абсолютная инертность к кислотам.

Отрасли применения промышленных теплообменников

Промышленные ТО — кровеносная система любого производства, где есть процесс теплообмена. Восемь ключевых отраслей закрывают 90% рынка тяжёлых аппаратов в России.

Энергетика: ТЭС, ТЭЦ, ГРЭС, АЭС

Главные позиции: конденсаторы паровых турбин (5000-50000 м²), подогреватели сетевой воды (ПСВ-200 — 500 ГДж/ч, ПСВ-500), охладители уплотняющего пара, маслоохладители ТГ-аппаратов, регенеративные подогреватели низкого и высокого давления (ПНД, ПВД). На крупном энергоблоке 800 МВт — до 80 МВт суммарной тепловой мощности теплообменников технологического контура. Применяются КТТО по ГОСТ Р 55061-2012 и пластинчатые сварные блоки от Alfa Laval, Kelvion, РИДАН.

Нефтегазовая промышленность

НПЗ — крупнейший потребитель промышленных ТО: установки АТ/АВТ (атмосферно-вакуумной перегонки), ГФУ, риформинг, гидрокрекинг, изомеризация. Применяются КТТО по API 660, ребойлеры по API 662, воздушные АВО по API 661. Материалы — углеродистая сталь 16ГС, биметалл 09Г2С + AISI 321, для серосодержащих сред — Hastelloy и Inconel. Подробнее — для нефтегазовой промышленности.

Металлургия (чёрная, цветная)

Охлаждение оборотной воды доменных и сталеплавильных печей, охладители прокатных станов, регенераторы воздуха дутья (Юнгстрем), системы охлаждения МНЛЗ. Высокие температуры (вход воды до 60 °C), запылённость, риск осаждения — применяют разборные ПТО с зазорами 6-10 мм и спиральные ТО.

Химическая промышленность

Производство аммиака, серной кислоты, метанола, удобрений: ребойлеры колонн, конденсаторы паров, кристаллизаторы. Специфика — агрессивные среды и циклические термонагрузки. Применяют дуплекс SAF 2205, титан Gr.2, графит. Особо опасные производства — обязательна экспертиза промышленной безопасности по 116-ФЗ.

Целлюлозно-бумажная промышленность (ЦБК)

Чёрный щёлок, белый щёлок, варочные жидкости — все среды содержат волокна и кристаллизирующиеся компоненты. Применяют почти исключительно спиральные теплообменники и широкозазорные ПТО (Wide-Gap, FreeFlow). Тренд последних лет — замена устаревших шестикорпусных батарей одним сварным Compabloc.

Пищевая промышленность

Молоко, пиво, соки, кетчуп — пастеризация и стерилизация при строгом санитарном исполнении (3-A Sanitary). Применяют пластинчатые ТО AISI 316L с уплотнениями EPDM/NBR пищевого качества, скрепёрные ТО для вязких продуктов, трубчатые с гладкими внутренними поверхностями. Каталог — для пастеризации.

Фармацевтика и биотех

WFI (Water for Injection), очищенная вода USP, ферментёры, кристаллизаторы. Требования cGMP, FDA, ASME BPE: шероховатость Ra ≤ 0.4 мкм, электрополировка, документация на каждый сварной шов. Применяют гигиенические пластинчатые (Alfa Laval Pharma X) и кожухотрубные с двойной трубной решёткой.

Центры обработки данных (ЦОД)

Растущий сегмент: 1-15 МВт холода на корпус. Free cooling chillers, гликолевые контуры, прямой жидкостный теплоотвод от стоек (liquid-to-chip). Применяют пластинчатые ТО на 6-10 МВт с резервированием N+1 и N+2, теплообменники для майнинг-ферм — подробнее здесь.

Материалы корпуса и пластин

Материал — ключ к ресурсу. Ошибка с выбором металла даёт коррозионный пробой за 1-3 года вместо паспортных 25-30 лет. В промышленных ТО используется семь основных материалов с принципиально разной стоимостью и стойкостью.

Подробнее о выборе из нержавейки — статья «Теплообменники из нержавеющей стали».

Параметры выбора промышленного теплообменника

Промышленный аппарат проектируется под исходные данные (Process Data Sheet, PDS) заказчика. Минимальный набор параметров — 12 позиций, без которых расчёт некорректен.

1. Тепловая нагрузка Q, кВт — от 1 МВт и выше для промышленных аппаратов.
2. Температурный график горячей среды, °C — Tг.вх / Tг.вых.
3. Температурный график холодной среды, °C — Tх.вх / Tх.вых.
4. Расчётные давления сред, МПа — рабочее и тестовое (1.43× рабочего по ГОСТ Р 55061).
5. Расчётная температура стенки, °C — для выбора материала и расчёта на прочность.
6. Состав сред — для оценки коррозии, отложений, выбора материала.
7. Расходы G, т/ч или м³/ч — обеих сред.
8. Fouling factor (R_f), м²·К/Вт — TEMA RGP-T-2.4. Для оборотной воды — 0.0002, для речной — 0.0004, для масла — 0.0004, для пара — 0.0001.
9. Допустимые потери давления ΔP, кПа — для каждой среды отдельно. Типично 30-100 кПа.
10. Скорости в каналах, м/с — пластинчатые 0.3-0.9, трубное пространство КТТО 1-2.5, межтрубное 0.5-1.5.
11. Тип присоединения — фланцы DN/PN по ГОСТ 33259 (был 12815-80), приварные муфты для гигиены DIN 11851.
12. Категория и группа аппарата — 1-5 по ТР ТС 032/2013, для надзора Ростехнадзора.

Расчёт ведут по уравнению Q = U · F · ΔTср, где LMTD — средний логарифмический напор, F — площадь поверхности теплообмена, U — коэффициент теплопередачи. Методика — в статье «Тепловой расчёт теплообменника», общий гид по подбору — «Как выбрать теплообменник».

Расчётные коды и стандарты

Для промышленных аппаратов невозможен «инженерный расчёт на коленке». Любой проект проходит через минимум два уровня кодов: международный (TEMA / ASME / API) и национальный (ГОСТ / СНиП / СП).

TEMA Standards (Tubular Exchanger Manufacturers Association)

10-е издание (2019). Три класса: R — нефтегаз, тяжёлые условия (давление до 32 МПа, температура до 600 °C, fouling factor max), C — общепром, B — химия и нефтехимия с умеренными требованиями. Различия — в толщине обечайки, шаге труб, припусках на коррозию (R: 3.2 мм; B/C: 1.6 мм). Для всех ответственных установок российские лицензиары требуют именно Class R.

ASME Boiler & Pressure Vessel Code Section VIII Div 1

Самый распространённый в мире код проектирования сосудов под давлением. Применяется в комплекте с TEMA — TEMA задаёт конструкцию пучка, ASME — расчёт на прочность кожуха, фланцев, трубных решёток. Альтернатива для тонких/циклических нагрузок — ASME VIII Div 2 (более жёсткие коэффициенты безопасности при экономии металла 15-30%).

API 660, 661, 662

API 660 — Shell-and-Tube Heat Exchangers (нефтепереработка). API 661 — Air-Cooled Heat Exchangers (АВО). API 662 — Plate Heat Exchangers for General Refinery Services. Это надстройки над TEMA с ужесточениями: материалы, опоры, штуцеры, ремонтопригодность, защита от вибрации.

ГОСТ Р 55061-2012, ГОСТ Р 52630-2012

ГОСТ Р 55061-2012 — Аппараты теплообменные с U-образными трубами стальные. Технические требования. ГОСТ Р 52630-2012 — Сосуды и аппараты стальные сварные. Это базовые отечественные коды, на их основе работает Ростехнадзор. Категория опасности определяется по ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Для категорий 1-3 — обязательная экспертиза проекта.

NACE MR0175 / ISO 15156

Для нефтехимии и газодобычи в средах с H2S — обязательные требования по сульфидному коррозионному растрескиванию (SSC). Ограничения по твёрдости (≤ 22 HRC для углеродистых сталей), запрет холодной деформации без отпуска, исключение некоторых сплавов.

Производители промышленных теплообменников

На российском рынке промышленных ТО мощностью от 1 МВт работают шесть-семь зарубежных брендов «большой лиги» и пять-шесть отечественных производителей промышленной серии. Полный обзор — с фокусом на промышленные модели, а не на бытовые.

КС — наш бренд: ТПЛ-Сервис выпускает промышленные ПТО и маслоохладители серии КС с заводскими расчётами, паспортами на каждый аппарат и гарантией 3 года при штатной эксплуатации. Используется во всех проектах под ключ.

Изготовление и сертификация

Промышленный ТО — это не «коробка с пластинами», а законченное изделие с конструкторской и эксплуатационной документацией.

Заводская готовность

Аппарат поставляется собранным, с гидроиспытаниями (P_test = 1.43 × P_раб), пневмоиспытанием на герметичность (P = P_раб), теплоизоляцией и наружной окраской по ГОСТ 9.402. Опции — лестницы, площадки обслуживания, КИПиА на штуцерах.

Паспорт и протоколы

Обязательный комплект: паспорт по форме приложения А ГОСТ Р 52630, расчётный отчёт на прочность, расчётный отчёт на теплоотдачу (HTRI Xchanger Suite / Aspen EDR / Honeywell UniSim), протоколы УЗД, рентгена сварных швов, гидроиспытаний, заводские сертификаты на стали и трубы.

Шильд (паспортная табличка)

Наносится на корпус: производитель, заводской номер, год, P_раб / P_test, T_раб, объём, масса, среда, категория опасности, ссылка на ТУ. По ТР ТС 032/2013 шильд обязателен на каждом сосуде под давлением.

Декларация и регистрация

Декларация соответствия ТР ТС 032/2013 — обязательна для всех сосудов под давлением свыше 0.07 МПа. Аппараты категорий 1-3 — регистрируются в Ростехнадзоре с присвоением учётного номера. Эксплуатация ОПО — лицензия по 99-ФЗ.

Монтаж и обвязка крупных теплообменников

Промышленный ТО массой от 5 до 80 тонн требует тщательного проектирования фундамента, обвязки и системы термокомпенсации. Подробный гид по монтажу пластинчатых ТО — «Монтаж теплообменника».

Опоры и фундамент

Седловые опоры для КТТО проектируются по ОСТ 26-2091 / ASME Section II. Расстояние между опорами — 0.4-0.6 L_кожуха. Одна опора — неподвижная (анкерные болты), вторая — подвижная (овальные отверстия для термического удлинения). Под крупные аппараты — отдельный фундамент с расчётом на динамику.

Термокомпенсация

При ΔT 150-300 °C термическое расширение кожуха длиной 10 м составляет 18-36 мм. Решения: U-образные трубные пучки (TEMA U), плавающая головка (TEMA S, P, T), компенсаторы на кожухе (TEMA F-type с компенсатором между ходами).

Обвязка и арматура

Стандартный комплект: запорная арматура DN на каждом штуцере, обратные клапаны на холодных средах, фильтры сетчатые (mesh 0.5-1.0 мм) перед входом, манометры до/после, термометры/датчики Pt100, краны Маевского для удаления воздуха, штуцер для ввода CIP-раствора, дренаж в нижней точке.

Изоляция

Минеральная вата 80-120 кг/м³, толщина 80-150 мм в зависимости от T, наружная оболочка — оцинкованная сталь или нержавейка 0.5-1 мм. Для агрессивных сред — пенополиуретановая скорлупа с гидроизоляцией.

Эксплуатация и обслуживание

Регламент обслуживания промышленного ТО прописывается в РЭ (руководстве по эксплуатации) и согласуется с заводом. Базовая периодичность — три уровня.

Ежесменный контроль

• Температуры на входе/выходе обеих сред (отклонение < 2 °C от штатного режима).
• Перепад давления (ΔP не более 130% от паспортного).
• Отсутствие утечек по фланцам и штуцерам.
• Уровень вибрации (для аппаратов с высокими скоростями).

Плановая остановка и промывка (раз в 1-3 года)

Безразборная CIP-промывка раствором: для накипи — 5-10% HNO3 или сульфаминовая кислота при 50-60 °C 2-4 часа; для биологии и масляных отложений — 2-3% NaOH 60 °C. Для разборных ПТО — раскрытие пакета и механическая очистка пластин. Подробнее в статьях «Промывка теплообменников» и «Промывка пластинчатого ТО».

Капитальный ремонт (раз в 5-8 лет)

Замена уплотнений пластинчатых ТО (ресурс EPDM 5-7 лет, FKM 8-10 лет), замена пробитых пластин или трубок (трубки КТТО развальцовываются заглушками — не более 10% от общего числа), УЗД толщины стенок (ГОСТ Р 55724), переаттестация шильда. Запчасти — пластины и уплотнения.

Мониторинг и автоматизация

Современные промышленные ТО подключаются к SCADA: ΔP, T_вх/T_вых, расходы, ультразвуковые расходомеры. Расчёт текущего K_теплопередачи по фактическим данным позволяет прогнозировать загрязнение и планировать промывку до критической потери производительности.
