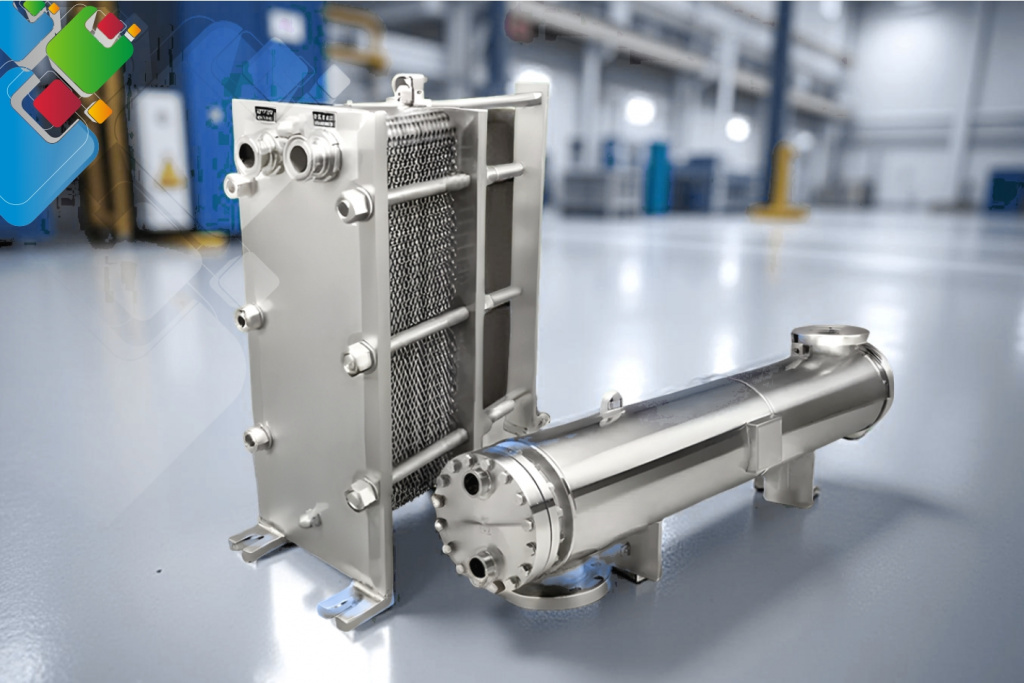

Кожухотрубный теплообменник против пластинчатого

Кожухотрубный и пластинчатый теплообменники — два главных конкурирующих типа на промышленном и инженерном рынке. ПТО выигрывает в компактности и эффективности (K = 3000-7000 Вт/м²·К), КТТО — в стойкости к давлению до 32 МПа, температуре до 600 °C и работе с загрязнёнными средами. В этой статье — детальное сравнение по 15 ключевым критериям: конструкция, КПД, габариты, цена, ремонт, материалы, применения, бренды.

Сравнение ведём по стандартам TEMA (Tubular Exchanger Manufacturers Association), ASME Section VIII Div. 1, ГОСТ Р 55061-2012 «Теплообменники пластинчатые. Общие технические условия» и ГОСТ 27590-2005 «Подогреватели водо-водяные». Цифры даны для типичной задачи 100-500 кВт в системах ГВС, отопления, охлаждения масла и пастеризации.

Конструктивные отличия: трубы в кожухе или пакет пластин

Кожухотрубный теплообменник (КТТО) — это цилиндрический корпус (кожух) с пучком труб внутри. Один теплоноситель проходит по трубам (трубное пространство), второй — между трубами и стенкой кожуха (межтрубное пространство). Трубы закреплены в трубных решётках на торцах. Конструкция нормируется TEMA: типы AES, BEM, NEN различаются способом крепления решёток (фиксированная, плавающая головка, U-образные трубы).

Пластинчатый теплообменник (ПТО) — это пакет тонких гофрированных пластин, стянутых на раме шпильками. Между пластинами образуются узкие каналы, по которым попеременно течёт горячая и холодная среды. Гофрирование «шеврон» создаёт турбулентность уже при Re > 100, что и даёт высокий коэффициент теплопередачи. Подробнее — на странице разборные пластинчатые теплообменники.

Устройство КТТО

• Кожух (обечайка) — стальная труба диаметром 100-2500 мм, толщина стенки 6-30 мм
• Пучок труб — гладкие или оребрённые, наружный диаметр 16, 20, 25, 38 мм
• Трубные решётки — диски толщиной 30-200 мм, в которых развальцованы или приварены трубы
• Перегородки в межтрубном пространстве — сегментные, диск-кольцо, спираль (для турбулизации)
• Распределительные камеры на торцах с патрубками входа/выхода

Устройство ПТО

• Неподвижная плита с патрубками (S1/S2/S3/S4 — связь, отопление, греющая среда)
• Пакет пластин — от 5 до 700 штук, толщина 0.4-0.6 мм, гофры под углом 30° или 60° к продольной оси
• EPDM/NBR/Viton прокладки в канавке каждой пластины — герметизация каналов
• Прижимная плита и стяжные шпильки (от 6 до 24 штук)
• Верхняя и нижняя направляющие — для подвеса пластин при разборке

Главное конструктивное отличие — направление развития поверхности. КТТО наращивает площадь длиной труб и их количеством — поэтому растёт в габаритах. ПТО наращивает площадь толщиной пакета — поэтому остаётся компактным.

Эффективность теплопередачи: K-коэффициент

Коэффициент теплопередачи K [Вт/м²·К] — основной показатель эффективности. Чем выше K, тем меньше площадь нужна для передачи той же мощности. Формула: Q = K · F · ΔT_ср, где F — площадь, ΔT_ср — средний логарифмический температурный напор.

Откуда такая разница? Гофры ПТО создают турбулентность при Re от 100-400, тогда как в гладких трубах КТТО переход к турбулентному режиму — только при Re > 10 000. Дополнительно, тонкая пластина 0.4 мм проводит тепло быстрее, чем стенка трубы 2-3 мм. Подробный расчёт K для каждого случая — в статье тепловой расчёт теплообменника.

Температурный подход (ΔT min)

ПТО позволяет выходить на ΔT min = 1-2 °C — горячий теплоноситель остывает почти до температуры холодного. У КТТО предел практически 5-10 °C, потому что нужны экономически разумные размеры пучка. На рекуперации тепла это решает: ПТО возвращает в систему на 15-25% больше энергии.

Габариты и масса: что встанет в подвале ИТП

Это, пожалуй, самое наглядное отличие. Для одинаковой мощности 500 кВт (вода-вода, ΔT = 30/70 °C):

Цифры консервативные: реальные ПТО часто компактнее ещё в 1.5 раза. КТТО на 5 МВт — это горизонтальный аппарат длиной 5.5 метра, для которого нужна площадка с подъездом крана. ПТО той же мощности встаёт у стены в кладовке 2×0.6 м. Это решающий фактор для реконструкции старых ИТП — там, где нет места ни вертикали, ни горизонтали.

Давление и температура: где предел

Тут картина обратная — КТТО лидирует. Стандартные диапазоны эксплуатации:

Лимит ПТО по давлению определяет прочность прокладки EPDM/NBR — она держит до 2.5 МПа, потом начинает выдавливаться. Лимит КТТО — расчёт стенок кожуха и трубных решёток по ASME VIII Div. 1 или ГОСТ 34233.1-2017. У КТТО нет принципиального потолка по давлению, кроме экономики толщины стенки.

Подробное сравнение паяных и разборных ПТО — в статье сравнение паяных и разборных теплообменников.

Ремонтопригодность: разборка ПТО vs замена трубок КТТО

ПТО разборные — чемпион по доступности к рабочим поверхностям. Раскрутил шпильки, развёл плиту, и весь пакет пластин — перед глазами. Можно достать любую пластину, заменить прокладку, отмыть гофры вручную, собрать обратно. Времени на полный TO — 4-8 часов с двумя слесарями.

Ремонт КТТО

У КТТО трубы развальцованы или приварены в трубной решётке. Если протекла одна труба, её глушат специальной заглушкой (плагом) — теряется 0.5-1% площади. При течи 5+ труб уже меняют пучок целиком. Сама замена пучка — это разборка распределительных камер, выкатка пучка на специальной тележке, что для аппарата длиной 4 м и весом 1000 кг — серьёзная операция.

Прокладки и расходники

• ПТО разборный: замена прокладок каждые 3-7 лет (EPDM) или 5-10 лет (Viton), стоимость комплекта 15-40% от цены аппарата
• ПТО паяный: не разбирается; при засорении — только химия или замена
• КТТО: прокладки фланцев и торцевых крышек меняют по необходимости, обычно ПТФЭ или паронит — копейки
• КТТО: при коррозии — замена пучка через 10-15 лет, 30-50% цены нового аппарата

Запасные части и оригинальные пластины — на странице пластины и уплотнения для теплообменников. Процедура замены подробно описана в статье о замене теплообменника.

Засорение и промывка: что легче чистится

Тут парадокс: ПТО склонен к более быстрому засорению (узкие каналы 2-4 мм), но при этом легче чистится. КТТО медленнее засоряется (трубы 16-25 мм), но при загрязнении межтрубного пространства — почти безнадёжно для механической чистки.

Чувствительность к загрязнениям

• ПТО: чувствителен к окалине, песку, волокнам > 1 мм — обязательны сетчатые фильтры на входе (200-500 мкм)
• ПТО: при жёсткой воде > 5 мг-экв/л — образование накипи на пластинах за 6-12 месяцев
• КТТО: трубное пространство легко чистится механически (ёршики, скребки); межтрубное — только химия
• КТТО: при загрязнённых средах (масла, рассолы) — ставят аппарат с длинной перегородкой и большим зазором

CIP-промывка

CIP (Cleaning In Place) — циркуляция раствора кислоты или щёлочи через аппарат без разборки. ПТО разборные и паяные хорошо переносят CIP с лимонной или сульфаминовой кислотой 3-5%, циркуляция 1-2 часа при 50-60 °C. КТТО — аналогично, но требует больше реагентов из-за объёма межтрубного пространства. Готовые решения — на странице оборудование для промывки теплообменников и средства для промывки.

Подробные методики промывки разных типов — в статьях промывка пластинчатого теплообменника, промывка теплообменников и промывка теплообменника котла.

Стоимость CAPEX и OPEX: окупаемость

При прочих равных КТТО стоит в 2-3 раза дороже ПТО — много стали и сборки. Но это не вся правда: TCO (total cost of ownership) за 15 лет работает в обратную сторону на чистых средах.

Структура OPEX ПТО — это в основном замена прокладок (раз в 5 лет) и плановые CIP-промывки. У КТТО — это замена пучка раз в 10-15 лет (а это половина цены нового) и плановые чистки. На очень загрязнённых средах OPEX КТТО становится ниже за счёт долговечности.

Когда какой выбирать: сценарии применения

Каталоги по применениям: для отопления, для ГВС, для охлаждения жидкости, для нагрева/подогрева, для пастеризации, для испарения.

Материалы — выбор под среду

Выбор материала контактных поверхностей определяется агрессивностью среды, наличием хлоридов, температурой и давлением. ПТО штамповать из листа — гибкость в выборе материала: одну партию из AISI 304, другую из титана. КТТО — обычно один материал на пучок, реже комбинация трубка + кожух.

Тонкая пластина 0.4 мм из титана — выигрывает по цене у титановой трубы того же объёма. Поэтому ПТО на агрессивных средах часто бьёт КТТО по экономике, при той же коррозионной стойкости. Подробнее — в статье теплообменники из нержавеющей стали.

Прокладки ПТО — отдельный выбор

• NBR (нитрильный каучук): до 110-130 °C, недорого, для минеральных масел, ГВС
• EPDM: до 160 °C, базовый выбор для воды, пара низкого давления, гликолей
• EPDM-HT: до 180 °C, отопление с прямой схемой
• Viton (FKM): до 200-225 °C, агрессивная химия, масла, углеводороды
• HNBR: до 160 °C, нефтепродукты, фреоны

Производители обоих типов

На российском рынке представлены и зарубежные, и отечественные производители. ПТО — рынок более открытый: Alfa Laval, Funke, GEA Kelvion, SWEP, Sondex, и РФ — РИДАН, ЭТРА, КС, ТТАИ, ТИЖ. КТТО — больше отечественной школы: Машимпэкс, КС, Анвитэк, классические заводы.

КС — это наш бренд, производитель и установщик ТПЛ-Сервис. Кожухотрубные подогреватели КС используются в ИТП по всей России, проектируются под конкретный объект по ГОСТ 27590, ГОСТ Р 55061. Подробнее в каталогах кожухотрубные теплообменники и пластинчатые теплообменники.

Гибридные решения и спецтипы

Помимо классических ПТО и КТТО, есть промежуточные конструкции, которые комбинируют преимущества обоих типов:

• Кожухопластинчатые (Compabloc, Plate&Shell): пакет пластин внутри кожуха. Давление до 4 МПа, температура до 350 °C, без прокладок. Подробнее — кожухопластинчатый теплообменник
• Сварные ПТО (AlfaRex, FunkeWelded): пластины свариваются между собой, нет прокладок. Давление 4-6.5 МПа, температура до 400 °C
• Паяные ПТО: вакуумная медная пайка. Компактные, до 4.5 МПа и 225 °C. Каталог — паяные пластинчатые теплообменники
• Спиральные ТО: две спирали из листа, малочувствительны к загрязнениям, для шламов и волокон
• Двойной стенки ПТО: между средами два слоя пластин — для пищёвки, фармы, ядерной отрасли

Когда выбирать гибрид

Если задача требует одновременно высокого давления (как у КТТО) и компактности с высоким K (как у ПТО) — компабло. Если нужна устойчивость к температурным циклам — сварной ПТО. Подробное описание промышленных решений — на странице промышленные теплообменники.

Монтаж и обвязка: специфика каждого типа

Монтаж ПТО — почти всегда вертикальный, на пол или ноги/раму. Подключения по схеме U или Z. Требуется фильтр-грязевик 200-500 мкм на каждом входе, манометры, термометры на входе/выходе, по СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Запорная арматура и обходная линия — по СП 30.13330.2020 «Внутренний водопровод и канализация».

КТТО — горизонтальный, на опорах или сёдлах. Обвязка чаще DN65-DN200 для типичных мощностей. Должно быть пространство для выкатки трубного пучка (длина аппарата + 1.5 м). Воздушники и дренажи на верхних и нижних точках обязательны. Опоры рассчитываются по ГОСТ 26296 на тепловые расширения. Подробнее в статье монтаж теплообменника.

Особенности ИТП

В индивидуальном тепловом пункте требования к ТО — это компактность, ремонтопригодность силами УК, ресурс 15+ лет. По СП 41-101-95 «Проектирование тепловых пунктов» допускаются и ПТО, и КТТО, но в современных проектах 90% выбора падает на ПТО разборные. Подробнее об устройстве — в статьях принципы работы и устройство теплового пункта и какой эффект даёт установка ИТП.

Срок службы и амортизация

При корректной эксплуатации и обслуживании оба типа выдают 20+ лет работы. Но «выдают» — означает разную скорость деградации:

• ПТО разборный: 20-25 лет с заменой прокладок раз в 5-7 лет и пакета пластин раз в 15-20
• ПТО паяный: 15-20 лет; не подлежит ремонту, при засорении/коррозии — замена
• ПТО сварной: 25-30 лет; ремонт пластин затруднён, но низкая чувствительность к циклам
• КТТО: 25-30 лет с заменой пучка раз в 10-15 лет; корпус живёт 40+

Амортизация по бухгалтерским нормативам — обычно 8-10 лет для ПТО и 12-15 для КТТО. Это влияет на CAPEX-расчёт при сравнении вариантов в инвестпроектах.

Нормативная база

• ГОСТ Р 55061-2012 — пластинчатые теплообменники, общие технические условия
• ГОСТ 27590-2005 — подогреватели водо-водяные систем теплоснабжения, КТТО
• ГОСТ 34233.1-2017 — сосуды и аппараты, нормы и методы расчёта на прочность
• ГОСТ Р 52630-2012 — сосуды и аппараты стальные сварные, общие технические условия
• СП 60.13330.2020 — отопление, вентиляция и кондиционирование воздуха
• СП 124.13330.2012 — тепловые сети
• СП 41-101-95 — проектирование тепловых пунктов
• TEMA 10th Ed. — стандарт для кожухотрубных аппаратов (международный)
• ASME Section VIII Div. 1 — расчёт сосудов давления (международный)

Дополнительно полезно прочитать о подходах к подбору в материалах как выбрать теплообменник, принцип работы теплообменника и часто задаваемые вопросы.
