Теплообменник для частного дома
Теплообменник в частном доме решает узкие, но критичные задачи: разделить контуры с разной температурой и давлением, приготовить ГВС, подключить дом к центральной теплосети, обвязать тепловой насос или подогреть бассейн. От правильного подбора зависит ресурс котла, комфорт ГВС зимой, размер платежки за электричество и эксплуатационный покой на 10-15 лет. В материале — пять типовых сценариев применения, восемь параметров для расчёта, ориентиры по ценам от 25 тыс ₽ до 280 тыс ₽, конкретные модели РИДАН, Alfa Laval, SWEP, Funke, КС, схема обвязки котельной коттеджа, типичные ошибки и нормативная база (СП 60.13330.2020, СП 30.13330.2020, СанПиН 2.1.4.2496-09).
Пять сценариев теплообменника в частном доме
Теплообменник в частном доме — это не «ещё один блок котельной», а инструмент, который снимает три проблемы: разные температурные графики у источника и потребителя, разные давления контуров и разное качество теплоносителя. Прежде чем выбирать модель, определите сценарий — от него зависит мощность, материал пластин, тип уплотнения и бюджет. Подробный обзор задач см. в материале «Теплообменники для систем отопления».
Котёл + ГВС
Раздельное приготовление горячей воды через ТО вместо встроенного змеевика. Котёл греет первичный контур до 75-80 °C, ТО передаёт тепло водопроводной воде, на смесителе — стабильные 60 °C согласно СанПиН 2.1.4.2496-09. Подходит для семей 4-6 человек, расход 1.5-3 м³/ч.
Отопление коттеджа от ЦО
Дом подключён к городской теплосети (актуально в посёлках, граничащих с городом). ТО разделяет грязный теплоноситель сети с давлением 6-10 бар от чистого контура дома с давлением 1.5-2 бар. По сути — ИТП в миниатюре. См. устройство теплового пункта.
Тепловой насос воздух/земля-вода
В контуре теплового насоса используются паяные ТО как испаритель и конденсатор. Особые требования: малая разница температур (2-5 K), низкая потеря давления, чистота поверхности пайки. SCOP насоса напрямую зависит от качества ТО.
Бассейн закрытый/открытый
Вода бассейна с хлоридами 500-2000 мг/л недопустима в контуре котла. ТО разделяет: котёл греет «свой» контур, ТО передаёт тепло бассейновой воде. Пластины — только AISI 316L или Titanium (для солёных бассейнов). Расчёт мощности — 0.7-1.2 кВт на м² зеркала.
Тёплый пол + радиаторы
Радиаторы 70-80 °C и тёплый пол 35-45 °C — разные температурные графики. ТО + смесительный узел разделяют контуры, защищают пол от закипания, упрощают балансировку. Альтернатива — гидрострелка, но ТО лучше при разном качестве теплоносителя или этиленгликоле в полу.
Какой тип теплообменника подходит для дома
В частном доме 90% задач решает один из двух типов: пластинчатый паяный или пластинчатый разборный. Кожухотрубный нужен крайне редко (промышленный котёл, паровой контур), труба-в-трубе — почти только для контура масла газо-/дизель-генератора резервного питания. Подробное сравнение паяных и разборных есть в отдельной статье.
Практика: для коттеджа 150-250 м² с газовым котлом и ГВС хватает паяного на 40-50 кВт. Если в доме два контура отопления (радиаторы + тёплый пол) и бассейн, лучше два отдельных ТО — один на отопление, другой на бассейн с титановыми пластинами. Один большой разборный — компромиссное, но дорогое решение.
8 параметров для подбора теплообменника для дома
Эти данные нужны проектировщику, чтобы вернуть точный подбор. Без половины из них расчёт превращается в гадание. Полный чек-лист — в «Что нужно для расчёта теплообменника», методология — в «Тепловой расчёт ТО».
Для коттеджа: 0.08-0.12 кВт/м² на отопление + 30-50 кВт на ГВС (для семьи 4-5 человек). Дом 200 м² — 25-30 кВт отопление + 40 кВт ГВС = ТО ~50-60 кВт.
Первичный (от котла): 75/55 или 80/60 °C. Вторичный (ГВС): 10/60 °C. Для ТН: 35/30 °C на тёплый пол. Разница температур задаёт количество пластин.
Считается из формулы Q = G·c·ΔT. Для 50 кВт и ΔT=20 K расход ≈ 2.15 м³/ч. По расходу подбирают диаметр патрубков (DN 25/32/40).
Котёл: 2-3 бар, ЦО: 6-10 бар. Паяные ТО рассчитаны на PN 16/25/30, разборные — PN 10/16/25. Для ЦО — только PN 16+.
Вода / этиленгликоль / пропиленгликоль / фреон / бассейновая вода. Для гликолей нужен поправочный коэффициент 1.10-1.20 на мощность.
AISI 304 — стандарт. AISI 316/316L — для агрессивной воды. Titanium — обязателен для морских и хлорированных бассейнов. Подробно — в «ТО с медной пайкой».
Котельная в доме обычно 4-8 м². Паяный 50 кВт — это блок 80×190×80 мм, весом 4-7 кг. Разборный 100 кВт — 0.5×1×0.3 м, 50-80 кг.
Паяный 30-60 кВт: 25-65 тыс ₽. Разборный 80-150 кВт: 80-280 тыс ₽. С обвязкой и монтажом прибавьте 30-50% к стоимости ТО.
Цены на теплообменник по мощности (2025-2026)
Цены ориентировочные, без учёта НДС и доставки. Точную стоимость даёт расчёт под параметры объекта. Базовый разбор по ценообразованию — в «Сколько стоит пластинчатый теплообменник».
Bar chart: типовые цены по мощности (паяный/разборный)
Шкала — относительная, верхняя граница 450 тыс ₽ принята за 100%. Цены 2025-2026, без НДС.
Монтаж и обвязка теплообменника в частном доме
Сам теплообменник без правильной обвязки работает плохо или ломается. Стандартный набор для бытовой котельной — фильтр-грязевик на входе каждого контура, манометр и термометр на входе/выходе, отсекающие краны, обратный клапан, расширительный бак, группа безопасности. Подробно — в «Подключение теплообменника».

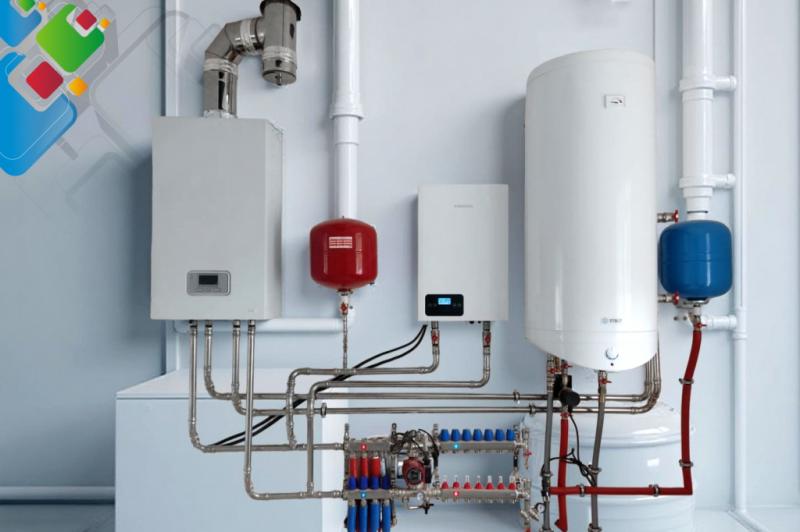

Схема котельной частного дома: котёл → ТО → потребители
Без чего нельзя запускать теплообменник
на входе каждого контура; ячейка 0.5-1 мм; защищает каналы ТО от засора
на входе и выходе; контроль режима и потерь давления
на всех 4 патрубках; для обслуживания без слива системы
8-12% объёма системы; при отсутствии — гидроудары и разрыв пластин
предохранительный клапан 3 бар, автовоздухоотводчик, манометр
с обратным клапаном и редуктором давления для долива воды
Противоток обязателен. Греющая среда подаётся сверху, нагреваемая — снизу (или наоборот, но строго навстречу). Если перепутать патрубки — мощность ТО упадёт на 25-35%, потому что разрушается логарифмический температурный напор. Маркировка стрелками есть на корпусе всех ТО РИДАН, КС, Alfa Laval.
Бренды теплообменников для частного дома
В частном доме разумно смотреть на три категории: российские оптимально-по-цене (РИДАН, КС), европейский премиум (Alfa Laval, Funke) и узкоспециализированные паяные для тепловых насосов (SWEP, Kelvion). Сравнение брендов и моделей — в «Как выбрать теплообменник».
КС — собственное производство
Паяные и разборные ТО для коттеджа, бассейна, ГВС. Модели КС-08, КС-12, КС-20 закрывают 90% бытовых задач. Цена на 15-25% ниже РИДАН, гарантия 3 года, наличие на складе.
РИДАН
Бывший Danfoss-Россия, отечественное производство. Линейки НН (паяные) и серии XGC (разборные). Лучшее соотношение цена/качество, поставка 1-2 недели.
Alfa Laval, Funke
Швеция и Германия. Низкий уровень шума, ресурс 15+ лет, точная конструкция пластин. Цена в 1.5-2 раза выше РИДАН. Поставка 4-8 недель.
SWEP, Kelvion (GEA)
Паяные ТО для холодильных и тепловых машин. Тонкие пластины 0.3-0.4 мм, никелевая пайка, рассчитаны на фреон. Используются как испаритель/конденсатор.
ЭТРА, ТТАИ, ТИЖ, Теплохит
Российские производители разборных ТО, ориентированы на промышленность и ЖКХ. В частный дом ставят редко, но возможны для мини-ИТП от ЦО.
Danfoss XB, Sondex Ti
Специальные пластины из титана для бассейнов с хлором, морских акваторий. Дороже стандартных в 2-3 раза, но не корродируют.
Сравнение брендов: «семейный» ТО 50 кВт ГВС
| Бренд / модель | Цена | Гарантия | Поставка |
|---|---|---|---|
| КС-12 (НАШ БРЕНД) | 35 тыс ₽ | 3 года | 1-3 дня со склада |
| РИДАН НН 07 | 45 тыс ₽ | 2 года | 7-14 дней |
| Funke FP 04 | 68 тыс ₽ | 2 года | 30-45 дней |
| Alfa Laval M3-FG | 75 тыс ₽ | 2 года | 45-60 дней |
Decision tree: какой ТО выбрать в дом
паяный 30-50 кВт. КС-12 или РИДАН НН 04
разборный 60-150 кВт PN 16+. РИДАН НН 14, Alfa Laval M6
паяный никелевая пайка. SWEP B8/B25, Kelvion GBS
пластины AISI 316L. Danfoss XB, КС-20-Ti
паяный 20-40 кВт. КС-08, Funke FP 04
6 типичных ошибок при выборе ТО для дома
Переразмер по мощности
«Взял с двойным запасом». Большой ТО → малый расход через каждый канал → ламинарный режим → отложения и снижение теплоотдачи. Запас 10-20%, не больше.
Экономия на материале для бассейна
AISI 304 в бассейне с хлором даст коррозию за 1-2 сезона. Только AISI 316L (закрытый, обычный хлор) или титан (морская/высокий хлор).
Отказ от фильтра
«Вода же чистая». Окалина, ржавчина и шлам забивают межпластинные каналы. ТО без фильтра живёт 1-3 года вместо 10+. Фильтр-грязевик обязателен.
Неверное направление потоков
Подача обоих контуров с одной стороны → попутный поток вместо противоточного → мощность падает на 25-35%. Стрелки на корпусе нужно соблюдать.
Неверная высота установки
ТО лёг плашмя или вверх ногами → отвод воздуха невозможен → воздушные пробки и кавитация. Монтаж строго вертикально, патрубки сверху/снизу.
Без расширительного бака
Закрытый контур ТО без компенсации → при нагреве давление растёт до 5-7 бар → разрыв пайки или прокладок. Бак 8-12% объёма системы обязателен.
FAQ: теплообменник в частный дом
Можно ли поставить теплообменник вместо встроенного бойлера в двухконтурном котле?
Какой теплообменник лучше для коттеджа 200 м² с ГВС и тёплым полом?
Нужен ли разборный теплообменник или хватит паяного?
Сколько лет служит паяный теплообменник в доме?
Как часто чистить теплообменник?
Чем РИДАН отличается от Danfoss?
Можно ли ставить теплообменник в неотапливаемой котельной?
Какая температура ГВС должна быть в смесителе?
Какие сертификаты должны быть на ТО?
Что входит в полный комплект «ТО под ключ» для дома?
Статьи по теме
Также полезны: принцип работы ТО, что нужно для расчёта, тепловой расчёт, подбор ТО для бассейна, ИТП в жилом доме, ТО с медной пайкой, замена теплообменника.
Получите расчёт и предложение по ТО для вашего дома
Подбор за 1 рабочий день
Пришлите тип задачи (ГВС, отопление, бассейн, ИТП), мощность котла, площадь дома и режим эксплуатации. Инженер вернёт 2-3 варианта с ценой, моделью, схемой обвязки и сроком поставки.
Нормативная база: СП 60.13330.2020 «Отопление, вентиляция и кондиционирование», СП 30.13330.2020 «Внутренний водопровод и канализация зданий», СанПиН 2.1.4.2496-09, ТР ТС 010/2011, ГОСТ Р 55061. Оборудование сертифицировано, поставка с документами.
